Topologia ideal para grandes áreas: Desafios e Soluções em Segurança Eletrônica

Topologia ideal para grandes áreas: Abordando a Complexidade em Segurança Patrimonial

Ao planejar a segurança eletrônica para extensas propriedades, a definição da topologia ideal para grandes áreas é um dos maiores desafios. A complexidade não reside apenas na quantidade de equipamentos, mas na integração e na eficiência da transmissão de dados e energia, elementos cruciais para a segurança patrimonial. Uma falha no planejamento pode resultar em pontos cegos, latência na visualização ou mesmo na falha completa do sistema em momentos críticos. A escolha de uma arquitetura robusta e escalável é fundamental para garantir a vigilância contínua e a resposta rápida a incidentes em espaços como complexos industriais, campi universitários, fazendas de energia solar ou grandes centros logísticos.

Desafios Inerentes à Monitorização de Grandes Áreas

A expansão geográfica de grandes propriedades introduz uma série de desafios que a segurança eletrônica precisa superar. Desde a distância entre os pontos de monitoramento até as condições ambientais, cada fator exige uma consideração detalhada na concepção do sistema.

Cobertura e Densidade de Câmeras

A necessidade de cobrir vastas extensões de terreno significa que a distribuição de câmeras deve ser estratégica. Não se trata apenas de instalar um grande número de dispositivos, mas de posicioná-los de modo a maximizar o campo de visão e minimizar áreas não monitoradas. Em áreas rurais, por exemplo, onde o perímetro pode se estender por quilômetros, a sobreposição de cobertura e a escolha de câmeras com análises de vídeo embarcadas são essenciais. Além disso, a iluminação ambiente variável e a presença de obstáculos naturais ou criados pelo homem impactam diretamente a eficácia da captação.

Infraestrutura de Rede e Transmissão de Dados

A distância entre as câmeras e o centro de monitoramento impõe demandas significativas à infraestrutura de rede. A transmissão de vídeo de alta resolução, especialmente quando se utiliza vídeo analítico, consome uma largura de banda considerável. Soluções como fibra óptica, redes sem fio mesh e enlaces de rádio dedicados tornam-se considerações comuns para garantir a integridade e a velocidade do fluxo de dados. A confiabilidade da rede é um ponto crítico, pois interrupções podem comprometer a vigilância.

Alimentação Elétrica Confiável

Levar energia elétrica para cada ponto de câmera em uma grande área pode ser dispendioso e complexo. Fontes de alimentação solar combinadas com baterias, PoE (Power over Ethernet) estendido ou soluções de energia híbrida são frequentemente empregadas. A resiliência da fonte de energia, incluindo back-ups para quedas de energia, é vital para manter o sistema operacional 24/7.

Integração e Gerenciamento Centralizado

Com múltiplos dispositivos e subsistemas (CFTV, controle de acesso, alarmes), a integração e o gerenciamento centralizado são cruciais. Um VMS (Video Management System) robusto permite a visualização consolidada, o armazenamento e a análise de dados de todas as câmeras, facilitando a tomada de decisão e a resposta a eventos.

Componentes Chave para uma Topologia Eficaz

A construção de uma topologia ideal para grandes áreas em segurança eletrônica envolve a seleção criteriosa e a interconexão de diversos componentes, cada um com um papel específico na cadeia de vigilância.

Câmeras de Segurança e Tecnologias de Imagem

A escolha das câmeras deve considerar as especificidades da área, incluindo condições de iluminação, distância de monitoramento e o tipo de ameaça. Câmeras PTZ (Pan-Tilt-Zoom) são eficazes para cobrir grandes panoramas com a possibilidade de zoom em detalhes. Câmeras térmicas, por outro lado, são ideais para detecção de intrusos em ambientes com baixa visibilidade ou longas distâncias, tipicamente acima de 500 metros, detectando calor corporal em vez de luz visível. Em ambientes com alta umidade relativa ou neblina persistente, a combinação de câmeras térmicas com sensores de fibra óptica na linha de perímetro pode oferecer um custo-benefício superior, pois a fibra é menos afetada por condições climáticas e oferece detecção precisa de intrusão por vibração.

Infraestrutura de Comunicação (Rede)

Para transmissões de longa distância, a fibra óptica é a espinha dorsal preferencial devido à sua imunidade a interferências eletromagnéticas e alta capacidade de banda. O uso de switches PoE+ industriais, resistentes a variações de temperatura e umidade, é mandatório para alimentar e conectar câmeras em ambientes externos. Em certos cenários, redes sem fio de longo alcance, como enlaces de rádio ponto a ponto ou ponto a multiponto, podem ser uma alternativa viável para interligar áreas remotas onde a passagem de fibra é proibitiva ou inviável. Além disso, a adoção de tecnologias de rede redundante, tais como topologias em anel ou configurações de failover, assegura maior disponibilidade e minimiza o risco de interrupções na transmissão de dados.

Sistemas de Armazenamento e Processamento

Gravação local e centralizada, com estratégias de redundância (RAID), é essencial. NVRs (Network Video Recorders) ou servidores dedicados com software VMS devem ser dimensionados para a quantidade de câmeras, resolução e tempo de retenção de imagens. A computação na borda (edge computing), onde parte do processamento de vídeo ocorre na própria câmera, pode reduzir a carga na rede principal e no servidor central, sendo particularmente útil para análises básicas como detecção de movimento.

Plataforma de Gerenciamento de Vídeo (VMS)

O VMS é o cérebro do sistema, permitindo a configuração, visualização em tempo real, reprodução de gravações e gerenciamento de eventos. Um VMS com capacidades analíticas avançadas, como detecção de movimento, intrusão de perímetro, contagem de pessoas ou objetos, e reconhecimento facial (se aplicável), agrega valor substancial à segurança.

Planejamento Estratégico e Escalabilidade

A implementação de uma topologia ideal para grandes áreas requer um planejamento exaustivo que antecipe não apenas as necessidades atuais, mas também futuras expansões e evoluções tecnológicas.

Análise de Risco e Mapeamento de Vulnerabilidades

Antes de qualquer desenho de sistema, uma análise de risco detalhada deve ser realizada. Identificar os ativos a serem protegidos, as potenciais ameaças e as vulnerabilidades existentes é o ponto de partida. Isso define onde as câmeras devem ser posicionadas, quais tecnologias são mais adequadas e qual nível de redundância é necessário. Por exemplo, em um parque eólico, as turbinas e subestações podem ser alvos de vandalismo ou roubo de cabos, exigindo monitoramento perimetral robusto e detecção de intrusão.

Projeto Modular e Escalável

Um sistema de segurança para grandes áreas deve ser projetado com modularidade em mente. A capacidade de adicionar novas câmeras, sensores ou subsistemas sem interromper o funcionamento geral é crucial. Isso implica na escolha de equipamentos e softwares compatíveis com padrões abertos (como ONVIF) e uma infraestrutura de rede que possa ser expandida facilmente.

Considerações de Custo Total de Propriedade (TCO)

Além do custo inicial de aquisição e instalação, é importante considerar o TCO, que inclui manutenção, consumo de energia, licenças de software e atualizações. Optar por soluções mais baratas no curto prazo pode gerar custos operacionais elevados e menor eficiência no longo prazo.

Manutenção Preventiva e Proativa

Em grandes áreas, a manutenção de todos os componentes do sistema pode ser um desafio logístico. Implementar um plano de manutenção preventiva, com inspeções periódicas de câmeras, enlaces de rede e fontes de energia, é vital para evitar falhas inesperadas.

Tecnologias Avançadas para Grandes Perímetros

A evolução da segurança eletrônica oferece ferramentas cada vez mais sofisticadas para a proteção de vastas extensões.

Análise de Vídeo Inteligente (VIA)

A VIA transforma câmeras de meros gravadores em sensores inteligentes. Funções como detecção de vadiagem, linha virtual, objetos abandonados ou removidos, e contagem direcional, reduzem drasticamente o número de falsos alarmes e otimizam a resposta dos operadores. Em vez de monitorar dezenas ou centenas de telas, o operador é alertado apenas quando um evento relevante ocorre.

Sistemas de Detecção de Intrusão Perimetral

Além do CFTV, sensores perimetrais são fundamentais. Cercas eletrificadas, radares de solo, sensores de fibra óptica em cercas (que detectam vibrações causadas por escalada ou corte) e barreiras de micro-ondas podem criar múltiplas camadas de proteção. A integração desses sistemas com o VMS permite uma visualização unificada de todas as ameaças.

Drones Autônomos

Em áreas de difícil acesso ou para rondas periódicas de segurança, drones autônomos podem ser programados para patrulhar rotas específicas, transmitindo imagens em tempo real para o centro de controle. Embora a regulamentação para o uso de drones possa variar, eles representam uma ferramenta potente para monitoramento complementar.

Erros Comuns de Projeto em Topologias de Grandes Áreas

Apesar do avanço tecnológico, erros no projeto podem comprometer seriamente a eficácia de um sistema de segurança em grandes propriedades.

• Subestimar a Largura de Banda Necessária: Projetar uma rede com largura de banda insuficiente para o volume de dados de vídeo de alta resolução, especialmente com múltiplas câmeras operando simultaneamente e vídeo analítico. Isso leva a latência, perda de quadros e imagens comprometidas. É um erro comum focar apenas na quantidade de câmeras sem calcular o bitrate real gerado e a capacidade dos switches e enlaces para suportá-lo.
• Posicionamento Inadequado da Iluminação Suplementar: Instalar iluminadores infravermelhos (IV) ou de luz branca sem considerar o alcance efetivo, o ângulo de abertura e a interferência de obstáculos. Isso resulta em áreas escuras ou excessivamente iluminadas, criando pontos cegos ou estourando a imagem. A calibração da iluminação para a distância da cena é crucial.
• Não Prever Redundância da Infraestrutura: A falha de um único ponto de rede, switch ou servidor pode derrubar uma grande parte do sistema. Não implementar redundância de switches (configuração em anel, por exemplo), links de comunicação ou servidores de gravação (RAID, Failover) deixa o sistema vulnerável a interrupções.
• Ignorar as Condições Ambientais Locais: Utilizar equipamentos não adequados para o clima específico da região (altas temperaturas, baixa temperatura, umidade, poeira, salinidade). Isso acelera a degradação dos componentes, leva a falhas prematuras e aumenta os custos de manutenção. Por exemplo, câmeras não classificados para IP67 em ambientes externos com chuva intensa terão vida útil limitada.
• Foco Excessivo no Custo Inicial em Detrimento da Qualidade: Optar por câmeras de baixa resolução, infraestrutura de rede de consumo ou VMS básico apenas para reduzir o investimento inicial. Isso compromete a capacidade de identificação em caso de incidente, a robustez da rede e a funcionalidade do sistema a longo prazo, geralmente gerando um TCO mais alto.

Exemplo Típico de Implementação

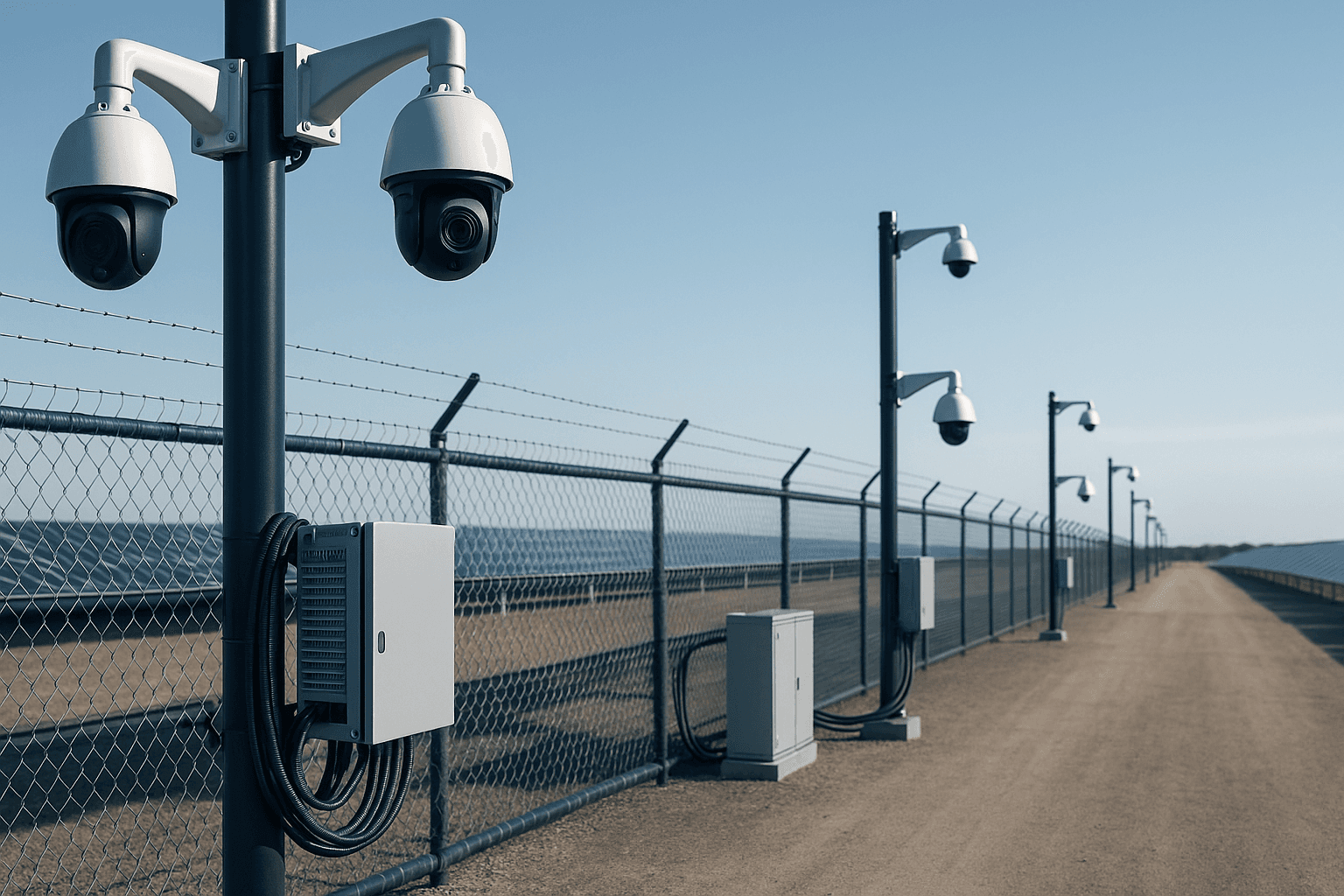

Considere uma instalação de geração de energia solar com um perímetro extenso de aproximadamente centenas de hectares em uma área rural. A segurança patrimonial é crítica devido ao valor dos equipamentos e à importância da continuidade operacional da usina. Nesses casos, uma combinação de tecnologias é frequentemente empregada. Ao longo do perímetro, câmeras térmicas de longo alcance são instaladas em postes a uma altura estratégica, equipadas com análise de vídeo para detecção de intrusão em tempo real, operando 24 horas por dia, 7 dias por semana, independentemente das condições de iluminação. Complementarmente, sensores de fibra óptica são integrados à cerca perimetral, identificando vibrações anormais causadas por tentativas de corte ou escalada.

A infraestrutura de rede para conectar essas câmeras e sensores ao centro de controle local é composta por uma rede de fibra óptica em anel, garantindo redundância na transmissão de dados. Switches industriais PoE+ são distribuídos em caixas blindadas ao longo do perímetro, alimentando as câmeras e convertendo o sinal óptico. Para áreas mais remotas dentro do complexo, que podem estar a vários quilômetros de distância e apresentam desafios logísticos para a instalação de fibra, enlaces de rádio outdoor ponto a ponto são utilizados para levar o sinal de vídeo até o backbone de fibra.

O centro de controle opera com um VMS robusto que integra as imagens das câmeras térmicas, os alertas dos sensores perimetrais e, ocasionalmente, feeds de câmeras PTZ convencionais posicionadas em pontos estratégicos, como entradas e saídas de veículos. Este sistema fornece uma visão unificada e permite que os operadores respondam rapidamente a qualquer anomalia detectada, minimizando o tempo de resposta e, consequentemente, o risco de perdas ou interrupções. O armazenamento de vídeo é distribuído em NVRs conectados ao VMS principal, com redundância de discos (RAID 6) e um período de retenção de imagens dimensionado conforme as diretrizes de segurança da instalação.

Observação de campo: Em projetos de perímetros muito longos em áreas rurais, por vezes, a estabilidade das torres de comunicação para enlaces de rádio pode ser um ponto fraco. Utilizamos medidores de intensidade de sinal e fazemos varreduras de espectro antes de instalar os rádios para mitigar riscos de interferência e garantir um link robusto.

Checklist Resumido para uma Topologia de Grandes Áreas

• Análise de Risco Completa: Identificar ativos, ameaças e vulnerabilidades.
• Escolha de Câmeras Apropriadas: Considerar tipo de câmera (térmica, PTZ, fixa), resolução, iluminação (IV, luz visível) e análises de vídeo.
• Design de Rede Robusto: Priorizar fibra óptica, com redundância e switches industriais PoE+. Avaliar enlaces de rádio para longas distâncias.
• Armazenamento e Processamento: Dimensionar NVRs/Servidores para volume de dados, com redundância (RAID). Considerar edge computing.
• VMS Integrado e Escalável: Selecionar um VMS que suporte todas as câmeras e subsistemas, com recursos analíticos avançados.
• Fontes de Energia Resilientes: Planejar Power over Ethernet (PoE), energia solar/híbrida e back-ups para garantir operação contínua.
• Sistemas Perimetrais: Integrar detecção de intrusão (fibra óptica, radar, cerca eletrificada) com o sistema de CFTV.
• Plano de Manutenção: Desenvolver um cronograma de manutenção preventiva para todos os componentes.
• Conformidade Regulatória: Garantir que o projeto esteja em conformidade com as normas locais e setoriais aplicáveis.

A Importância da Consultoria Especializada

O planejamento e a implementação de uma topologia ideal para grandes áreas são complexos e demandam conhecimento técnico aprofundado. A experiência de especialistas em segurança eletrônica permite uma avaliação precisa das necessidades, a seleção das melhores tecnologias e um design que minimize riscos e otimize o investimento. Uma abordagem consultiva ajuda a evitar os erros comuns de projeto e a garantir que o sistema seja robusto, escalável e eficaz a longo prazo. Procurar fornecedores com experiência comprovada em projetos de grande porte, que entendam as nuances de ambientes industriais ou infraestruturas críticas, faz toda a diferença no resultado final.

Conteúdo revisado pela equipe técnica da AEON Security — Junho/2024.

FAQs

Qual é a melhor topologia de rede para grandes áreas?
A melhor topologia geralmente envolve uma combinação de fibra óptica em anel para redundância, switches industriais PoE+ e, quando necessário, enlaces de rádio para conectar áreas remotas, garantindo alta disponibilidade e integridade dos dados.

Como garantir a alimentação elétrica em locais remotos e extensos?
Fontes de energia solar com baterias, PoE estendido e sistemas híbridos são as soluções mais eficazes para alimentar dispositivos em grandes áreas, especialmente onde a rede elétrica convencional é inacessível ou instável.

Quais tecnologias devemos priorizar para monitoramento noturno?
Câmeras térmicas e sensores infravermelhos são cruciais para garantir monitoramento eficaz durante a noite ou em condições de baixa visibilidade, pois detectam calor e movimento, respectivamente.

Como evitar falsos alarmes em sistemas de vídeo vigilância?
O uso de análise de vídeo inteligente (VIA) com funcionalidades de detecção avançada, como a linha virtual e contagem de pessoas, ajuda a reduzir falsos alarmes, acionando alertas somente em eventos relevantes.

Qual a importância da manutenção preventiva em grandes sistemas de segurança?
A manutenção preventiva assegura o funcionamento contínuo dos dispositivos e a integridade do sistema, evitando falhas inesperadas que podem comprometer a segurança e gerar custos elevados de reparo.
