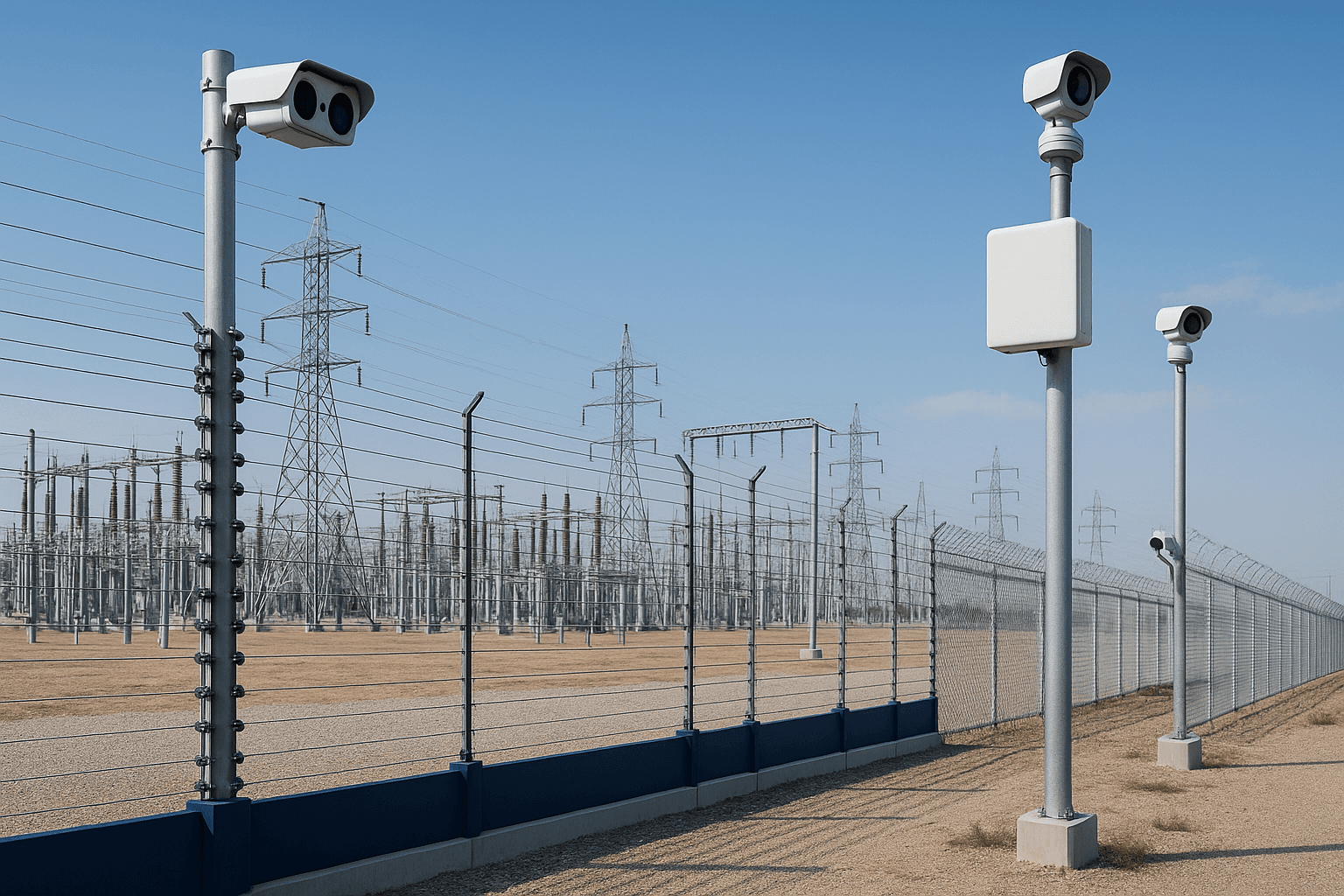

Proteção Perimetral para Subestações Elétricas: Desafios e Soluções Robustas

Proteção Perimetral para Subestações Elétricas: Desafios e Soluções Robustas

A proteção perimetral para subestações elétricas é uma das aplicações mais exigentes em segurança eletrônica. A interrupção do fornecimento de energia por invasões ou vandalismo gera perdas econômicas diretas e impactos sociais em cascata. Um sistema de segurança bem dimensionado é pré-requisito para a continuidade operacional e a integridade dos ativos.

Continuidade Operacional: Por que Subestações São Alvos Críticos

Subestações elétricas são nós vitais na rede de distribuição de energia. Qualquer comprometimento à segurança — invasão, vandalismo, furto de cabos de cobre — pode levar a interrupções no fornecimento e prejuízos vultosos. A concepção de um sistema de proteção perimetral eficaz não se limita a detectar uma intrusão: o objetivo é prevenir que ela ocorra, através de múltiplas camadas de segurança que funcionam em conjunto.

Desafios Específicos do Ambiente de Subestação

O ambiente de uma subestação possui características que impõem desafios adicionais. Grandes áreas com terrenos irregulares, campos eletromagnéticos que podem interferir em sensores convencionais, e a necessidade de operar sob condições climáticas adversas são fatores que devem ser considerados desde o início do projeto. Exposição a raios, variações extremas de temperatura e fauna silvestre impactam a eficácia dos sistemas. A proximidade de equipamentos de alta tensão exige que os dispositivos de segurança sejam robustos, devidamente isolados e preferencialmente imunes a interferência eletromagnética — o que torna a fibra óptica uma escolha natural tanto para comunicação quanto para detecção.

Tecnologias de Detecção Perimetral e Suas Aplicações

A escolha da tecnologia de detecção perimetral deve ser baseada em análise detalhada do local, nível de risco e orçamento. Não existe solução única; a combinação inteligente de tecnologias é que tipicamente oferece a melhor proteção.

• Cercas eletrificadas e sensores de vibração: Primeira barreira física e de detecção. Sensores de vibração integrados à cerca detectam tentativas de escalada, corte ou movimentação.
• Sensores de fibra óptica sensitiva no alambrado: Cabos de fibra óptica sensitiva instalados diretamente no alambrado da cerca detectam vibrações, cortes e tentativas de escalada com alta precisão e praticamente zero interferência eletromagnética — característica decisiva em subestações. A fibra óptica não conduz eletricidade, elimina riscos de surtos e pode cobrir perímetros de vários quilômetros com um único controlador, reduzindo complexidade e custos de manutenção.
• Barreiras de infravermelho ativo (IVA): Criam uma ‘parede invisível’ que, quando interrompida, dispara um alarme. Adequadas para perímetros lineares e para criação de zonas de detecção.
• Radar de vigilância de solo: Cobertura de grandes áreas, detectando movimentos em neblina, chuva forte ou escuridão total. Tecnologia complementar robusta, embora de custo mais elevado.
• Análise de vídeo inteligente (VIA): Câmeras com algoritmos de deep learning identificam pessoas em áreas restritas, veículos estacionados por tempo excessivo ou objetos abandonados.

Câmeras Térmicas e de Baixa Luminosidade

Em subestações, onde a visibilidade pode ser comprometida à noite ou em condições climáticas adversas, câmeras térmicas e de baixa luminosidade são particularmente valiosas. Câmeras térmicas detectam a assinatura de calor de pessoas e veículos, operando na escuridão total, nevoeiro ou fumaça. Câmeras com tecnologia Lightfinder capturam imagens claras em condições de luz quase nula, sem iluminação auxiliar intrusiva. Para perímetros maiores que 500m, câmeras térmicas são a escolha natural. Em distâncias menores e ambientes com alta umidade relativa, sensores de fibra óptica sensitiva no alambrado oferecem melhor custo-benefício e estabilidade de detecção, complementando a visão térmica.

Integração e Gestão Centralizada da Segurança

A eficácia de um sistema de proteção perimetral é amplificada pela integração de todas as soluções em uma plataforma de gestão centralizada, como um VMS (Video Management Software) robusto e um PSIM (Physical Security Information Management). Todos os alarmes, imagens de câmeras e dados dos sensores — incluindo os eventos de fibra óptica sensitiva — são visualizados e gerenciados a partir de um único ponto de controle.

Monitoramento e Resposta a Incidentes

Um centro de operações de segurança (COS) bem equipado é a espinha dorsal da resposta a incidentes. Com uma visão integrada, os operadores verificam rapidamente a natureza de um alarme, acionam procedimentos pré-definidos e coordenam a resposta de equipes de segurança ou autoridades. A automação de processos — como acionamento de holofotes, gravação em qualidade máxima de câmeras específicas e envio de notificações — reduz o tempo de reação de minutos para segundos.

Erros Comuns de Projeto em Proteção Perimetral para Subestações

Projetar proteção perimetral para subestações é complexo, e alguns erros comprometem seriamente a eficácia da segurança:

1. Subestimar a interferência eletromagnética: Ignorar o impacto dos campos eletromagnéticos sobre sensores e cabos de comunicação leva a falhas intermitentes, falsos alarmes e degradação de performance. Utilizar fibra óptica tanto para comunicação quanto para detecção (sensores de fibra óptica sensitiva) é a solução mais robusta em ambientes de alta EMI/RFI — a fibra é completamente imune a interferência eletromagnética.
2. Planejamento inadequado da iluminação: Posicionar câmeras contra o sol poente na face oeste sem WDR (Wide Dynamic Range) ou BLC (Backlight Compensation) resulta em imagens estouradas entre 16h-18h. Depender excessivamente de iluminação comum sem considerar zonas de sombra é igualmente problemático. A combinação de câmeras térmicas, câmeras com Lightfinder e iluminação IR elimina a dependência de luz visível.
3. Falta de redundância nos sistemas críticos: Não prever falhas em componentes-chave — servidores de VMS, fontes de alimentação, links de comunicação — deixa a subestação vulnerável em momentos críticos. Implementar redundância em servidores (N+1), UPS e links de comunicação (fibra óptica em anel com backup 4G/5G) é mandatório.
4. Ignorar vegetação e terreno: Não considerar o crescimento sazonal da vegetação ou irregularidades do terreno ao posicionar sensores e câmeras. Ramos de árvores crescendo na linha de visão de barreiras IVA, sensores instalados em solo instável. Levantamento topográfico detalhado e consideração do ciclo de vida da vegetação no projeto são essenciais. Sensores de fibra óptica no alambrado e radares são menos afetados por vegetação do que barreiras infravermelhas convencionais.
5. Ausência de testes de penetração e calibração: A instalação é só o começo. Sem testes regulares e calibração fina, o sistema acumula falsos alarmes ou, pior, falha na detecção real. Estabelecer um cronograma de testes de invasão simulada e manutenção preventiva, incluindo calibração de sensores e ajuste de parâmetros dos analíticos de vídeo.
6. Dispensar a análise de vulnerabilidades específicas: Cada subestação tem particularidades. Rotas de acesso secundárias informais, pontos de menor visibilidade, áreas de acúmulo de materiais que servem de abrigo — tudo isso precisa ser mapeado. Análise de risco abrangente, com base nas características geográficas, topográficas e operacionais de cada site.

Considerações de Design e Implementação

Um projeto de segurança para subestações vai além da detecção. Robustez dos equipamentos, operação em ambientes hostis e facilidade de manutenção são fatores determinantes.

Proteção Contra Condições Climáticas Extremas

Equipamentos devem ser certificados para resistir a poeira, água, ventos fortes e variações extremas de temperatura. Câmeras e sensores com classificação IP66 ou superior e capacidades de aquecimento/resfriamento integrado quando necessário. Materiais resistentes à corrosão, dimensionados para a vida útil esperada do sistema.

Exemplo Típico de Implementação

Em uma subestação com perímetro de 2km e vegetação densa na face norte, a combinação de câmeras térmicas de longo alcance, sensores de fibra óptica sensitiva no alambrado (para detecção de escalada, corte e vibração) e radar de solo é mais eficaz que um CFTV convencional com iluminação visível. O radar e as câmeras térmicas garantem detecção precisa mesmo com vegetação densa e em condições de neblina ou escuridão total. A fibra óptica sensitiva no alambrado atua como camada de detecção física imediata, com imunidade total a interferência eletromagnética — crítico em subestações — e capacidade de cobrir todo o perímetro com um único controlador. A ausência de iluminação visível reduz a ‘assinatura’ da subestação e não alerta intrusos. Todos os dados são integrados a um VMS/PSIM central para resposta coordenada.

Observação de campo: Em perímetros extensos, a topologia da rede de transmissão de dados (fibra óptica em anel, por exemplo) é crucial para garantir resiliência e evitar pontos únicos de falha na comunicação. A mesma infraestrutura de fibra óptica pode servir tanto para comunicação de dados quanto para detecção perimetral, otimizando o investimento.

Checklist Resumido para Projeto de Proteção Perimetral

• Levantamento detalhado do terreno e análise de riscos específicos do local.
• Seleção de tecnologias de detecção perimetral multicamadas (física, eletrônica, visual).
• Avaliação de fibra óptica sensitiva no alambrado para perímetros extensos e ambientes com EMI.
• Câmeras térmicas e de baixa luminosidade para vigilância 24/7.
• Arquitetura de rede robusta e redundante (fibra óptica em anel, backup wireless).
• Integração total dos sistemas em plataforma VMS/PSIM.
• Protocolos de resposta a incidentes documentados e testados.
• Plano de manutenção preventiva e calibração periódica.
• Treinamento contínuo para operadores.
• Conformidade com normas regulatórias para infraestruturas críticas.

Perspectivas Futuras

A inteligência artificial embarcada nos próprios dispositivos (edge AI) está aprimorando a análise de vídeo, reduzindo falsos alarmes e identificando ameaças de forma mais precisa. A integração com drones autônomos para verificação de alarmes oferece capacidade de resposta aérea em grandes subestações. A evolução dos sensores de fibra óptica sensitiva, com algoritmos cada vez mais sofisticados de classificação de eventos, permite distinguir com maior precisão entre tentativas reais de intrusão e eventos ambientais como vento, chuva ou animais.

Conteúdo revisado pela equipe técnica da AEON Security — Fevereiro/2026.

Fale com nossos especialistas e descubra como proteger sua infraestrutura crítica com a Aeon Security.

FAQs

• O que é proteção perimetral para subestações elétricas?
  É a implementação de sistemas e tecnologias para proteger a área externa das subestações contra invasões, vandalismo e outras ameaças que possam comprometer a segurança e o funcionamento da infraestrutura.
• Quais tecnologias são recomendadas para proteção perimetral?
  Cercas eletrificadas com sensores de vibração, sensores de fibra óptica sensitiva no alambrado, barreiras de infravermelho ativo, radares de vigilância de solo e câmeras térmicas e de baixa luminosidade.
• Por que a fibra óptica sensitiva é ideal para subestações?
  Por ser completamente imune a interferência eletromagnética, não conduzir eletricidade (eliminando riscos de surtos), e cobrir perímetros de vários quilômetros com um único controlador — características decisivas em ambientes de alta tensão.
• Por que é importante a integração dos sistemas de segurança?
  A integração em plataformas centralizadas (VMS e PSIM) permite monitorar e responder a incidentes de forma rápida e coordenada, com todos os sensores e câmeras em uma única interface.
• Como lidar com interferências eletromagnéticas?
  Utilizando fibra óptica para comunicação e detecção, sensores específicos para ambientes com alta EMI/RFI, e planejamento adequado do posicionamento dos dispositivos.
• Qual a importância dos testes e manutenção constante?
  Testes regulares e calibração garantem a confiabilidade dos sensores, reduzindo falsos alarmes e mantendo a eficácia na detecção real de ameaças ao longo do tempo.
