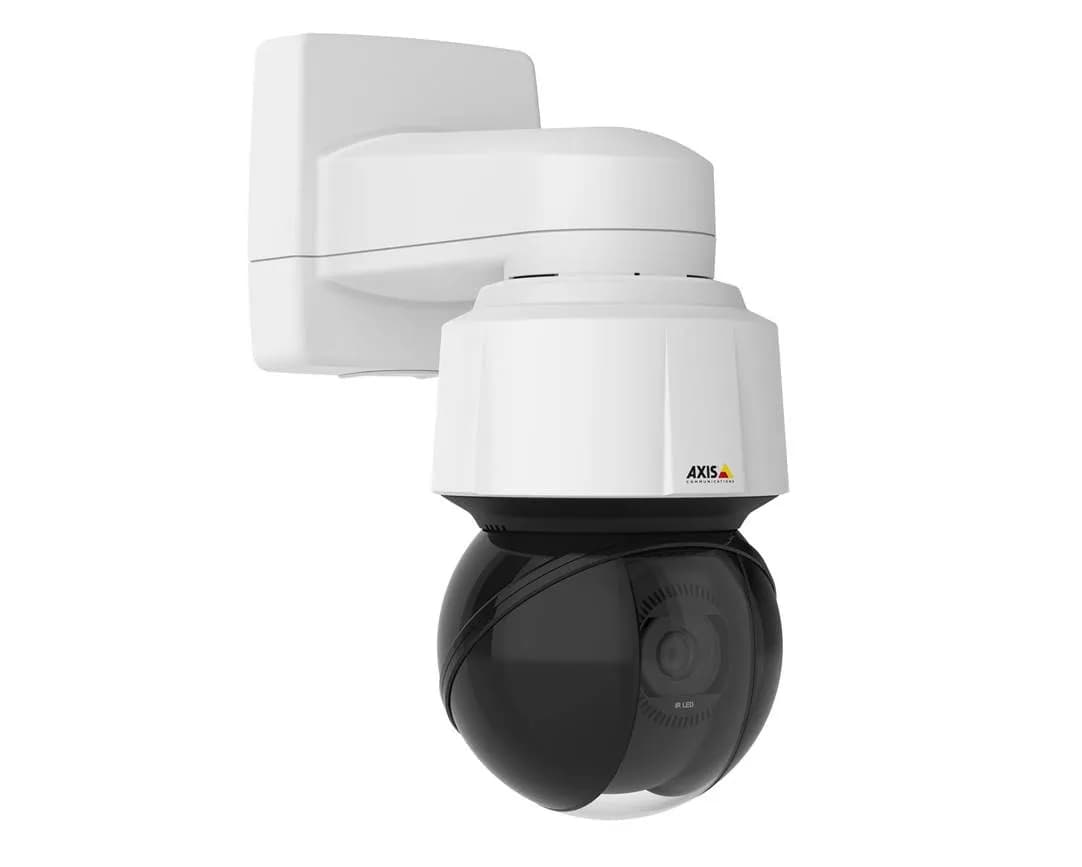

AXIS Q6135-LE: PTZ profissional para perímetros críticos

A proteção de perímetros em refinarias, terminais portuários e complexos industriais exige câmeras com rastreamento ativo, zoom de longo alcance e operação em condições extremas. A AXIS Q6135-LE é uma PTZ de alta velocidade com Full HD 1080p a até 60 fps, zoom óptico de 32x e digital de 12x, totalizando 384x de ampliação. Com OptimizedIR de até 250 metros (midspan de 60 W), identifica intrusos em áreas sem iluminação. Para empresas que atuam com CFTV corporativo em instalações de alta criticidade, a Q6135-LE é referência no portfólio Axis.

Com Lightfinder 2.0, a câmera produz imagens coloridas em iluminação extremamente baixa (0,06 lux). A tecnologia Sharpdome mantém a nitidez mesmo quando o tilt ultrapassa a linha do horizonte em 20 graus. O Autotracking 2 com click-and-track permite acompanhamento automático de alvos selecionados pelo operador, enquanto o Active Gatekeeper posiciona a PTZ em um preset ao detectar movimento.

Especificações Técnicas

• Resolução: 1920×1080 (Full HD 1080p)
• Sensor: 1/2.8″ progressive scan CMOS
• Lente: Varifocal 4,3-137,6 mm, F1.4-4.0, autofoco, auto-iris, zoom óptico 32x
• Campo de visão: H: 58,3-2,4 graus / V: 34,9-1,3 graus
• WDR: Forensic WDR até 120 dB
• IR: OptimizedIR 850 nm, até 190 m (midspan 30 W) ou 250 m (midspan 60 W)
• Compressão: H.264 (Baseline, Main, High), H.265 (Main), Motion JPEG, Axis Zipstream
• Alimentação: High PoE midspan 60 W (incluso) ou PoE+ midspan 30 W; consumo típico 10,3 W (sem IR), máx. 51 W
• Proteção: IP66, NEMA 4X, IK08 (domo), IK10 (housing + montagem)
• Áudio: Bidirecional via portcast, voice enhancer
• I/O: Via portcast technology
• Processador: ARTPEC-7, 1024 MB RAM, 512 MB Flash, MLPU
• Cibersegurança: Axis Edge Vault, TPM 2.0 (FIPS 140-2 Nível 2), secure boot, secure keystore, IEEE 802.1X, MACsec

Densidade de Pixels (PPM) por Distância

Cálculo na posição tele (137,6 mm, campo horizontal de 2,4 graus):

DistânciaPPM (px/m)Classificação DORI

25 m	1833	Identificação
50 m	917	Identificação
100 m	458	Identificação
150 m	306	Identificação
200 m	229	Reconhecimento
250 m	183	Reconhecimento
400 m	115	Observação

Referência DORI: Detecção = 25 px/m | Observação = 63 px/m | Reconhecimento = 125 px/m | Identificação = 250 px/m. Na posição wide (4,3 mm, 58,3 graus), o PPM é de aproximadamente 19 px/m a 100 m, adequado apenas para detecção contextual.

Quando Usar Essa Câmera

1. Perímetros de refinarias e instalações de óleo e gás

Com IR de até 250 m e zoom de 32x, a Q6135-LE cobre trechos longos de cerca perimetral em instalações de óleo e gás. O Autotracking 2 acompanha automaticamente intrusos detectados pelo AXIS Fence Guard, enquanto guard tours programados varrem o perímetro completo nos intervalos entre eventos. A operação a -50 graus C (com midspan de 60 W) viabiliza uso em terminais offshore e regiões de clima extremo.

2. Portos e terminais de carga

Em áreas de carregamento e descarregamento, a PTZ identifica placas de veículos a até 150 m na posição tele. A estabilização eletrônica de imagem (EIS) compensa vibrações de mastros e postes em ambientes com vento forte. O AXIS Motion Guard e o AXIS Loitering Guard detectam permanência não autorizada em zonas restritas.

3. Grandes áreas abertas com investigação ativa

Parques solares, canteiros de obras e complexos esportivos se beneficiam do zoom de longo alcance para investigação em tempo real. O operador faz click-and-track em um alvo suspeito a centenas de metros, e a câmera mantém o acompanhamento automático. As 256 posições de preset cobrem pontos de interesse fixos com tempos de resposta inferiores a um segundo.

Observação de campo: O Autotracking 2 depende do contraste entre alvo e fundo. Em ambientes com vegetação densa ou múltiplos objetos em movimento, a taxa de falsos positivos aumenta. Combine tracking com AXIS Object Analytics para filtrar eventos relevantes.

Quando NÃO Usar

• Para monitoramento fixo de áreas pequenas: o custo e a complexidade de uma PTZ não se justificam quando uma câmera fixa dome de 2 MP resolve a cobertura. A Q6135-LE é projetada para cenários que exigem zoom e tracking dinâmico.
• Em ambientes internos com pé-direito inferior a 4 metros: a câmera pesa 3 kg e mede 241 mm de altura. Espaços confinados limitam a capacidade de pan/tilt e dificultam a montagem.
• Quando o projeto exige cobertura contínua de 360 graus sem gaps: enquanto a PTZ faz zoom em um ponto, o restante do perímetro fica sem cobertura. Combine com câmeras fixas ou multisensor para garantir vigilância ininterrupta.

Requisitos de Instalação Física

• Montagem em poste, parede ou teto com acessórios da linha AXIS T91/T94.
• Dimensões: 165 mm de diâmetro por 241 mm de altura. Peso: 3 kg (sem montagem).
• Midspan AXIS High PoE 60 W SFP incluso na caixa. Para distâncias de cabo superiores a 100 m, considerar midspan com fibra óptica SFP.
• Faixa de operação: -30 a 50 graus C (midspan 30 W) ou -50 a 50 graus C (midspan 60 W). Arctic Temperature Control permite startup a -40 graus C.
• Conector RJ45 push-pull com classificação IP66 incluso. Manter a vedação do conector para preservar a proteção ambiental.
• Speed dry: funcionalidade integrada que remove água da cúpula por centrifugação após chuva.

Impacto no Armazenamento e Rede

CenárioBitrate estimadoArmazenamento 30 dias

H.265 + Zipstream médio, 30 fps, wide	~2,5 Mbps	~810 GB
H.265 + Zipstream, 30 fps, posição tele (cena estática)	~1,2 Mbps	~389 GB
H.264, 60 fps, sem Zipstream	~8,0 Mbps	~2,59 TB

O consumo de energia varia entre 10,3 W (sem IR) e 51 W (IR a 250 m + aquecimento). A tecnologia Zipstream é particularmente eficaz na posição tele com cenas de fundo estático, onde a compressão inteligente reduz drasticamente o bitrate sem perder detalhes do alvo em movimento.

Integração com VMS e Analytics

Compatível com AXIS Camera Station Pro, AXIS Camera Station 5 e VMS de parceiros via ONVIF Perfis S, G, M e T. Inclui AXIS Object Analytics, AXIS Fence Guard, AXIS Motion Guard, AXIS Loitering Guard e Autotracking 2 pré-instalados. O Active Gatekeeper posiciona a PTZ em um preset ao detectar movimento. A privacidade é gerenciada com até 32 máscaras poligonais, incluindo mosaico para pixelização de áreas sensíveis.

Comparação Rápida: Q6135-LE vs Q6225-LE

CaracterísticaQ6135-LE (2 MP, 32x)Q6225-LE (2 MP, 30x)

Zoom óptico	32x	30x
IR	Até 250 m (60 W)	Até 200 m (60 W)
Lightfinder	2.0	2.0
Processador	ARTPEC-7 (MLPU)	ARTPEC-8 (DLPU)
Sharpdome	Sim	Sim
Consumo máximo	51 W	51 W
Indicação	Alcance IR máximo, zoom 32x	Deep learning avançado, plataforma mais recente

Alternativas da Própria Axis

Para deep learning na borda, a AXIS Q6225-LE oferece ARTPEC-8 com DLPU e 30x de zoom. Em ambientes internos, a AXIS P5655-E entrega 1080p com 32x em formato compacto. Para proteção perimetral com cobertura fixa complementar, combine a Q6135-LE com câmeras multisensor como a AXIS P3735-PLE.

Erros Comuns de Projeto

1. Depender exclusivamente da PTZ para cobertura contínua: enquanto faz zoom em um evento, o restante do perímetro fica exposto. Sempre combine com câmeras fixas.
2. Usar midspan de 30 W esperando IR de 250 m: com 30 W, o alcance cai para 190 m. Para máximo alcance, utilize o midspan de 60 W incluso.
3. Posicionar a PTZ em ponto com vibração sem EIS: mastros flexíveis prejudicam a imagem na posição tele. Ative a estabilização eletrônica e reforce a estrutura.
4. Não configurar guard tours com presets estratégicos: sem guard tour, a câmera perde a capacidade de varredura automática do perímetro.
5. Ignorar o speed dry em área costeira: maresia acumula sal na cúpula e degrada a imagem. Speed dry e limpeza periódica são indispensáveis.

Projetos com PTZ de longo alcance exigem análise cuidadosa de posicionamento, iluminação IR e integração com câmeras fixas. Nossa equipe de engenharia pode ajudar em cada etapa. Conheça o serviço de projeto e integração da AEON Security.

FAQs

• Qual o alcance real do IR da Q6135-LE?
  Até 190 m com midspan de 30 W e até 250 m com midspan de 60 W. O alcance varia conforme a reflectância da cena.
• O Autotracking 2 funciona com múltiplos alvos?
  Acompanha um alvo por vez. Para cenários multiobjetivo, combine com câmeras fixas para detecção e use a PTZ para investigação do alvo prioritário.
• A câmera opera em ambientes com risco de explosão?
  Não possui certificação ATEX. Para áreas classificadas, pode ser instalada em invólucros anti-explosão de terceiros certificados.
• Qual a velocidade máxima de pan e tilt?
  Pan: 700 graus/s. Tilt: 500 graus/s. Reposicionamento para qualquer preset em menos de um segundo.
• É possível usar em monitoramento rodoviário?
  Sim. Atende ao padrão NEMA TS 2. O Forensic WDR e 60 fps permitem captura nítida de veículos, e o zoom de 32x identifica placas a longas distâncias.
