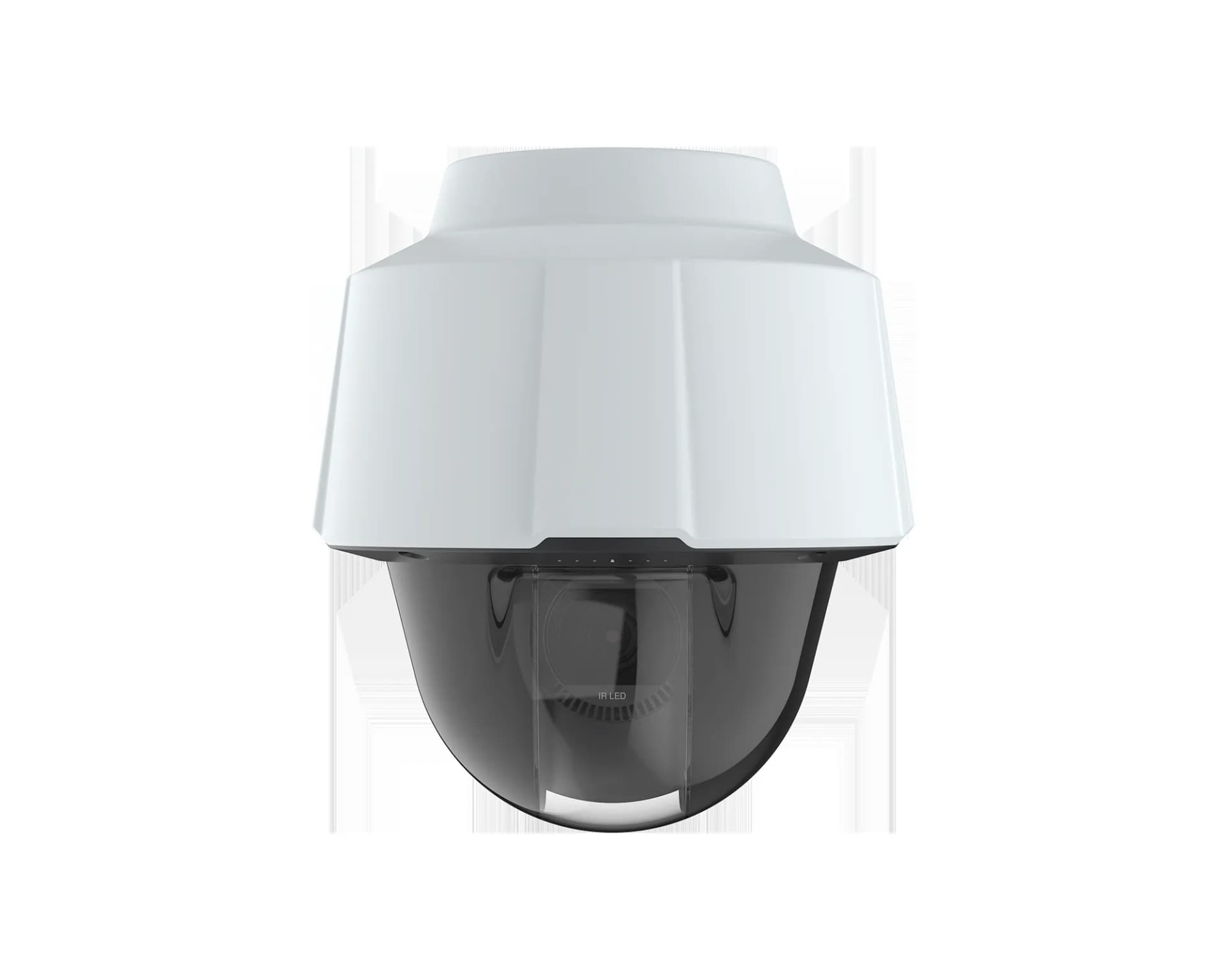

Projetos de segurança eletrônica que demandam cobertura de grandes áreas com capacidade de zoom detalhado encontram na AXIS P5676-LE uma PTZ de 4 MP com 30x de zoom óptico e IR de até 200 metros. Baseada no processador ARTPEC-7 com unidade de machine learning (MLPU), a câmera combina Lightfinder 2.0, Forensic WDR de 120 dB e Autotracker 2 para seguimento automático de objetos. O AXIS Object Analytics embarcado classifica humanos e veículos na borda. Com rotação contínua de 360° e velocidade de até 350°/s, a P5676-LE atende operações de monitoramento ativo em perímetros industriais, rodovias, terminais portuários e áreas de infraestrutura crítica.
Este artigo apresenta as especificações completas, cenários de aplicação, tabela de PPM, limitações e requisitos de infraestrutura para que integradores e projetistas possam avaliar a viabilidade da P5676-LE em projetos de longo alcance.
Especificações Técnicas
- Resolução: 2688×1512 (4 MP), até 60/50 fps em todas as resoluções
- Sensor: 1/2.9″ progressive scan RGB CMOS
- Lente: varifocal 4.5-135 mm, F1.6-4.6, autofoco, P-Iris. HFoV: 57.1° a 2.1°, VFoV: 34.4° a 1.2°
- Zoom: 30x óptico, 12x digital, total 360x
- WDR: Forensic WDR até 120 dB
- Iluminação mínima: 0.11 lux (cor, F1.6), 0 lux com IR ativo
- IR: OptimizedIR 850 nm, alcance de até 200 m com midspan de 30 W
- PTZ: pan 360° contínuo, tilt 0-90°, velocidade até 350°/s, 256 presets, guard tour
- Compressão: H.264 (Baseline, Main, High), H.265 (Main) com Zipstream, Motion JPEG
- Alimentação: PoE IEEE 802.3at Class 4 (típico 13 W, máx. 25.5 W) ou 802.3bt Class 6 (típico 13 W, máx. 29 W). Alternativa: 20-28 V DC ou 20-24 V AC
- Proteção: IP66, IK10, NEMA 4X, operação de -30 °C a 50 °C
- Processador: ARTPEC-7 com MLPU, 1 GB RAM, 512 MB Flash
- Cibersegurança: Axis Edge Vault (CC EAL6+), secure boot, signed OS, signed video, 802.1X, MACsec
Densidade de Pixels (PPM) por Distância
A tabela abaixo mostra o PPM na posição tele máxima (135 mm, HFoV 2.1°) e em uma posição intermediária (45 mm, HFoV ~6.3°). Em PTZ, o PPM varia conforme o nível de zoom ativo no momento da captura. Os valores de DORI seguem a norma EN 62676-4.
| Distância | 135 mm tele (HFoV 2.1°) | DORI | 45 mm (HFoV ~6.3°) | DORI |
| 30 m | 2876 PPM | Identificação | 958 PPM | Identificação |
| 50 m | 1726 PPM | Identificação | 575 PPM | Identificação |
| 100 m | 863 PPM | Identificação | 287 PPM | Identificação |
| 150 m | 575 PPM | Identificação | 192 PPM | Reconhecimento |
| 200 m | 431 PPM | Identificação | 144 PPM | Reconhecimento |
Referência DORI: Detecção a partir de 25 PPM, Observação a partir de 62.5 PPM, Reconhecimento a partir de 125 PPM, Identificação a partir de 250 PPM.
Quando Usar Essa Câmera
Perímetros industriais e infraestrutura crítica
Em instalações de óleo e gás, subestações elétricas e terminais portuários, a P5676-LE cobre áreas extensas com um único ponto de montagem. O zoom óptico de 30x permite identificação a mais de 100 metros, e o Autotracker 2 segue automaticamente objetos em movimento, liberando o operador para monitorar múltiplas câmeras. O guard tour programável alterna entre presets de forma contínua, cobrindo setores diferentes do perímetro em intervalos definidos.
Rodovias, pontes e infraestrutura viária
Com perfis de cena para tráfego (traffic overview) e estabilização eletrônica de imagem, a câmera se adapta a postes de monitoramento viário expostos a vibração e vento. O IR de 200 metros permite operação noturna em trechos sem iluminação pública. A compatibilidade com NTCIP facilita integração com sistemas de gerenciamento de tráfego existentes.
Operação ativa de monitoramento com seguimento automático
Para centrais de monitoramento que operam com operadores dedicados, a P5676-LE combina controle PTZ manual com Autotracker 2. O operador pode comandar a câmera via joystick, e ao soltar o controle, o Autotracker assume e continua seguindo o alvo detectado. Essa dinâmica é particularmente útil em áreas de acesso restrito onde a resposta rápida a intrusões é requisito operacional.
Observação de campo: em um projeto para terminal de combustíveis com perímetro de 2 km, instalamos 6 unidades P5676-LE em postes de 8 metros com midspan de 30 W. O IR alcançou 180 metros em noites sem neblina. O Autotracker 2 seguiu veículos em movimento por até 120 metros antes de perder o rastreamento na curva do perímetro. Para compensar, configuramos o guard tour para retornar ao preset original após 30 segundos sem detecção ativa.
Quando NÃO Usar
- Cobertura fixa contínua de uma única área: por ser uma PTZ, a câmera cobre apenas o ângulo para onde está apontada no momento. Se o projeto exige gravação simultânea de 360°, câmeras multissensor como a AXIS P3737-PLE são mais adequadas. A PTZ complementa, mas não substitui câmeras fixas para cobertura permanente.
- Ambientes internos com distâncias curtas: o foco mínimo de 1.3 metro e o IR projetado para longo alcance tornam a câmera inadequada para corredores, lobbies ou salas. Nesses cenários, domes fixas de 2 MP ou 5 MP oferecem melhor relação custo-benefício.
- Projetos sem infraestrutura PoE adequada: o consumo máximo de 29 W (802.3bt) exige midspan ou switch com suporte a high PoE. Switches PoE padrão 802.3af não alimentam a câmera. A falta de alimentação adequada limita o alcance do IR e pode causar reinicializações.
Requisitos de Instalação Física
- Altura de montagem recomendada: 6 a 10 metros para perímetros. Alturas menores limitam o campo de visão em pan, e maiores exigem estruturas de poste reforçadas para suportar o peso (2.5 kg) e a vibração do vento.
- Resistência estrutural do suporte: o poste ou bracket deve suportar o peso da câmera mais a carga de vento. Em áreas com ventos acima de 25 m/s, considere a certificação NEMA TS 2 da câmera como referência.
- Alimentação: PoE 802.3at Class 4 (mínimo) ou 802.3bt Class 6. Para IR de 200 metros, é necessário midspan de 30 W. A distância máxima de cabo Ethernet sem repetidor é 100 metros.
- Conector RJ45 IP66: o conector push-pull incluso mantém a vedação IP66. Conexões com conectores RJ45 convencionais sem proteção comprometem a classificação ambiental.
Impacto no Armazenamento e Rede
O bitrate da P5676-LE varia significativamente conforme o nível de zoom e a complexidade da cena. Em posição wide com movimento moderado e Zipstream médio em H.265, o bitrate fica entre 3 e 6 Mbps. Na posição tele com detalhes finos, pode ultrapassar 8 Mbps.
| Parâmetro | Valor |
| Câmeras | 6x AXIS P5676-LE |
| Codec | H.265 + Zipstream médio |
| Bitrate médio estimado | 5 Mbps por câmera |
| Gravação | 24/7, retenção 30 dias |
| Armazenamento estimado | ~9.7 TB |
O consumo típico de 13 W exige PoE 802.3at ou superior. Em projetos com cabos longos (80-100 m), a queda de tensão pode impedir o IR de operar em potência máxima. Verifique a capacidade do midspan e a bitola do cabo.
Integração com VMS e Analytics
A P5676-LE é compatível com AXIS Camera Station 5 e Pro, Milestone XProtect, Genetec Security Center e outros VMS via ONVIF Profile S/T/G/M. O controle PTZ via VMS inclui presets, guard tour e acionamento de autotracking por evento.
Na camada de analytics, a câmera inclui AXIS Object Analytics (classificação de humanos e veículos com cenários de line crossing, object in area e crossline counting), Autotracker 2 (seguimento automático de objetos em movimento), AXIS Scene Metadata (metadados de classes e posição) e suporte a aplicações ACAP de terceiros. A combinação de Autotracker 2 com AXIS Object Analytics permite seguimento seletivo: a câmera pode seguir apenas humanos ou apenas veículos, conforme a regra configurada.
Comparação Rápida
| Característica | AXIS P5676-LE | AXIS Q6135-LE |
| Resolução | 4 MP (2688×1512) | 2 MP (1920×1080) |
| Zoom óptico | 30x | 32x |
| IR | até 200 m | até 250 m |
| Processador | ARTPEC-7 + MLPU | ARTPEC-7 + MLPU |
| Proteção | IP66, IK10, NEMA 4X | IP66, IK10, NEMA 4X |
| Consumo típico | 13 W | 35 W |
| Peso | 2.5 kg | 4.9 kg |
A Q6135-LE oferece maior alcance IR e construção mais robusta, mas com consumo e peso superiores. A P5676-LE entrega maior resolução (4 MP vs 2 MP) com menor custo de infraestrutura, sendo uma escolha eficiente para projetos de médio e longo alcance que não exigem a classe de robustez da linha Q.
Alternativas da Própria Axis
- AXIS Q6225-LE: PTZ de 2 MP com 40x de zoom óptico e IR de longo alcance. Indicada para projetos que priorizam zoom máximo e alcance IR acima de 200 metros, com menor resolução. Construção mais robusta para ambientes severos.
- AXIS P5655-E: PTZ compacta de 2 MP com 32x de zoom óptico, sem IR integrado. Alternativa para ambientes com iluminação existente onde o IR não é necessário e o custo precisa ser menor.
Erros Comuns de Projeto
- Confiar na PTZ como câmera de gravação contínua de 360°: a PTZ grava apenas o ângulo atual. Se um evento ocorre fora do campo de visão durante o guard tour, não haverá registro. Combine a PTZ com câmeras fixas ou multissensor para garantir cobertura permanente.
- Não dimensionar o midspan para o IR máximo: sem midspan de 30 W, o IR opera com alcance reduzido. Em projetos que dependem do IR a 150-200 metros, o midspan é parte obrigatória do projeto, não acessório opcional.
- Posicionar a câmera em poste flexível sem estabilização: a vibração do poste anula a estabilização eletrônica em zoom tele. Postes com diâmetro inferior a 150 mm na base oscilam com vento moderado, causando imagens inutilizáveis a 30x de zoom. Use postes rígidos ou brackets com amortecimento.
- Subestimar o bitrate em zoom tele: na posição tele, o bitrate pode triplicar em relação à posição wide. Dimensione a rede pelo pico (zoom tele com movimento), não pela média em wide. Uma câmera em tele com cena complexa pode consumir 10+ Mbps.
- Não configurar o tempo de retorno do Autotracker: sem definir o timeout de retorno ao preset, o Autotracker pode manter a câmera apontada para uma direção indefinidamente após perder o alvo. Configure o retorno ao preset original após 15-30 segundos sem detecção.
A especificação de uma PTZ de longo alcance envolve variáveis que vão além da câmera. Se o seu projeto inclui AXIS P5676-LE e você precisa validar infraestrutura, posicionamento ou integração, fale com a equipe técnica da AEON.
FAQs
- A AXIS P5676-LE funciona com PoE padrão (802.3af)?
Não. A câmera requer no mínimo PoE 802.3at (30 W). Para operação com IR em alcance máximo, é recomendado 802.3bt ou midspan dedicado de 30 W. Com alimentação insuficiente, o IR opera com potência reduzida. - O Autotracker 2 funciona em escuridão total com IR?
Sim. O Autotracker opera com base na análise de vídeo, independentemente da fonte de iluminação. Com IR ativo, a câmera detecta e segue objetos em completa escuridão, desde que estejam dentro do alcance efetivo do IR. - Posso combinar a P5676-LE com uma câmera panorâmica Axis?
Sim. A P5676-LE pode ser acoplada à AXIS Q6100-E usando o AXIS TP6902-E Adapter Bracket, criando uma solução de visão panorâmica de 360° com PTZ de detalhe. Essa combinação permite que a panorâmica detecte e direcione a PTZ automaticamente para o ponto de interesse. - Qual a vida útil esperada do mecanismo PTZ?
A Axis projeta os mecanismos PTZ para operação contínua ao longo do período de garantia de 5 anos. Em projetos com guard tour ativo 24/7, a manutenção preventiva deve incluir verificação mecânica a cada 12-18 meses. - A câmera suporta operação em temperaturas negativas?
Sim. A faixa operacional vai de -30 °C a 50 °C, com partida a -30 °C. Não é necessário aquecedor externo para operação em climas frios. A condensação interna é controlada pelo design da câmera (umidade operacional de 10-100% RH condensante).
