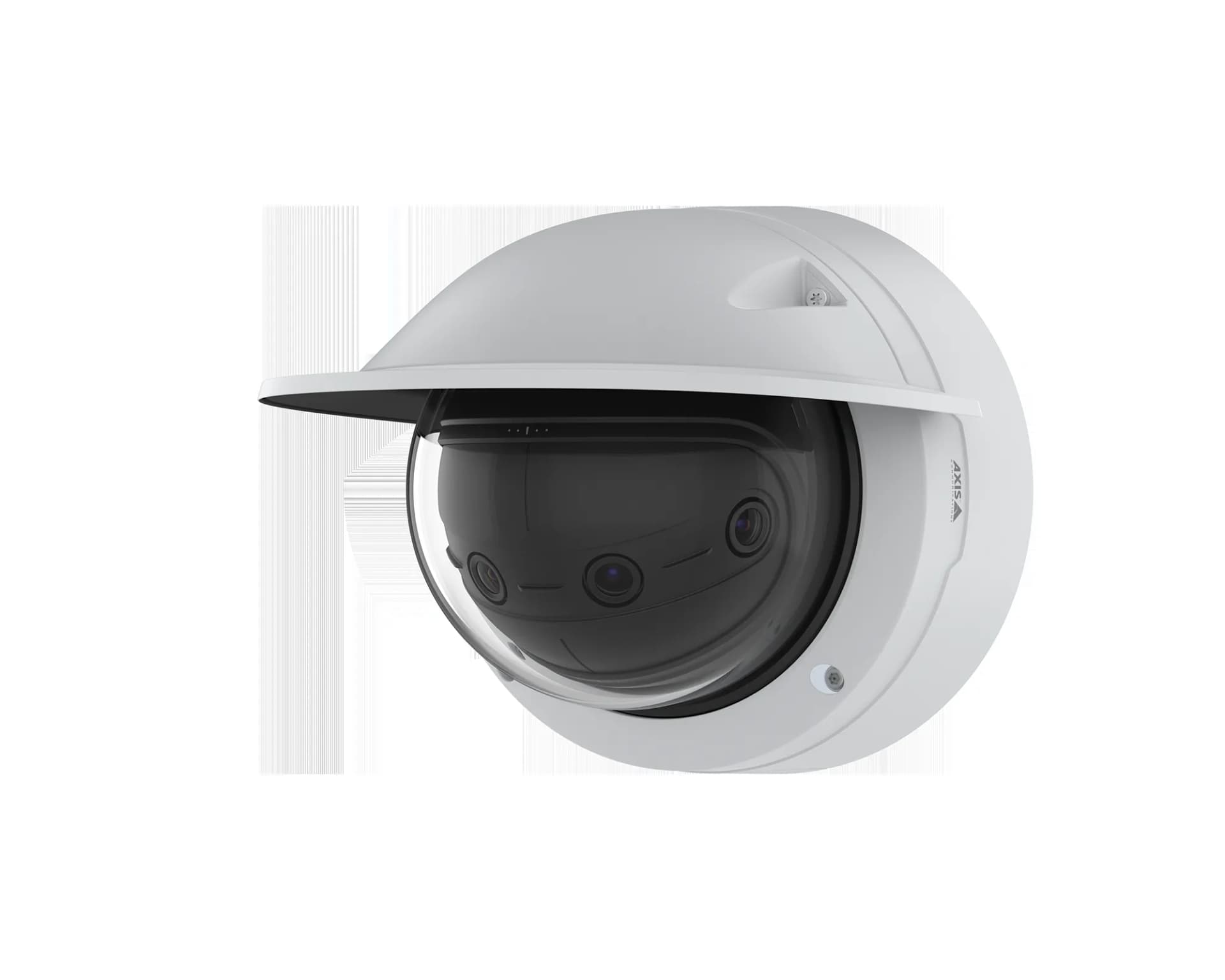

A AXIS P3827-PVE é uma câmera panorâmica multissensor que combina quatro sensores de imagem em um único corpo para entregar cobertura de 180° horizontal e 90° vertical sem pontos cegos. Com resolução total de 7 MP e imagens costuradas de forma contínua, ela substitui múltiplas câmeras convencionais em aplicações onde a visão panorâmica é prioritária. Construída sobre o processador ARTPEC-8 com DLPU, a câmera executa AXIS Object Analytics com classificação de pessoas e veículos diretamente na borda. A classificação IP66/IP67, IK10 e NEMA 4X garante operação em ambientes externos severos, incluindo instalações de CFTV corporativo em áreas industriais e comerciais de grande porte.
Este artigo apresenta as especificações completas, cálculos de densidade de pixels por sensor individual, cenários práticos de aplicação, impacto no armazenamento e comparações com alternativas da própria Axis.
Especificações Técnicas
- Sensores: 4x 1/2.8″ progressive scan RGB CMOS (pixel size 2.9 um)
- Resolução total costurada: 3712×1856 (7 MP)
- Lente fixa: 3.3 mm, F2.0 (por sensor)
- Campo de visão: 180° horizontal, 90° vertical
- Iluminação mínima: 0.15 lux cor, 0.05 lux P/B (F2.0)
- WDR: Forensic WDR até 120 dB
- Compressão: H.264 (Baseline, Main, High), H.265, Motion JPEG
- Zipstream: sim (H.264 e H.265)
- Frame rate: até 30 fps em todas as resoluções
- SoC: ARTPEC-8 com DLPU
- Streams: até 20 streams configuráveis, até 8 view areas recortadas
- Proteção: IP66/IP67, IK10, NEMA 4X
- Alimentação: PoE IEEE 802.3at Tipo 2, Classe 4 (típico 12 W, máx 18 W)
- Conector de rede: RJ45 Gigabit (10/100/1000 Mbps)
- Temperatura de operação: -40 °C a 55 °C
- Dimensões: 169 mm (altura), diâmetro 195 mm
- Peso: 2300 g
- Áudio: entrada 3.5 mm analog/digital mic/line in
- I/O: 2 entradas/saídas digitais supervisionadas
- Cibersegurança: Axis Edge Vault, FIPS 140-2 Level 2, signed video
Densidade de Pixels (PPM) por Distância
A P3827-PVE utiliza 4 sensores que cobrem 180° no total. Para o cálculo de PPM, consideramos cada sensor individual com aproximadamente 928 pixels horizontais (3712/4) e campo de visão de 45° por sensor. Fórmula: PPM = 928 / (2 x distância x tan(22.5°)). As classificações DORI seguem a norma EN 62676-4.
| Distância | PPM por sensor (px/m) | Classificação DORI |
|---|---|---|
| 5 m | 224,0 | Reconhecimento |
| 10 m | 112,0 | Observação |
| 15 m | 74,7 | Observação |
| 20 m | 56,0 | Detecção |
| 30 m | 37,3 | Detecção |
| 40 m | 28,0 | Detecção |
Quando Usar Essa Câmera
Monitoramento de pátios e áreas abertas em instalações de óleo e gás
A cobertura de 180° elimina pontos cegos em pátios de manobra e áreas de tanques, onde a visão periférica é tão importante quanto o ponto focal. A classificação IP67 e operação até -40 °C garantem funcionamento em ambientes com variação climática extrema. O Forensic WDR de 120 dB lida com reflexos metálicos e contrastes entre sol direto e sombras de estruturas.
Cruzamentos e interseções em áreas industriais
Duas unidades P3827-PVE montadas costas contra costas cobrem 360° completos com apenas dois endereços IP. Essa configuração é ideal para interseções de corredores logísticos e cruzamentos internos de plantas fabris, onde o tráfego de veículos e pedestres ocorre em todas as direções.
Cobertura panorâmica de câmeras multissensor em perímetros
Em substituição a três ou quatro câmeras fixas, a P3827-PVE reduz o número de pontos de instalação, licenças de VMS e portas de switch necessárias. A imagem costurada sem emendas visíveis facilita a operação no centro de controle, permitindo que o operador visualize todo o panorama em um único display.
Observação de campo: a câmera não possui IR integrado. Em perímetros sem iluminação, é necessário adicionar iluminadores externos ou utilizar a AXIS P3827-PVE em conjunto com postes de iluminação LED dedicados para manter a qualidade de imagem noturna.
Quando NÃO Usar
- Identificação facial a distâncias superiores a 5 m: a densidade de pixels por sensor cai para 112 px/m a 10 m, insuficiente para identificação positiva (mínimo 250 px/m).
- Cenários que exigem zoom óptico em alvos distantes: as lentes são fixas em 3.3 mm. Para vigilância de longo alcance, câmeras PTZ ou bullet com lente tele são mais indicadas.
- Projetos com orçamento limitado a PoE Classe 2: o consumo máximo de 18 W exige PoE IEEE 802.3at (Classe 4), o que demanda switches compatíveis com maior budget PoE por porta.
Requisitos de Instalação Física
- Alimentação: PoE IEEE 802.3at Tipo 2, Classe 4 (típico 12 W, máximo 18 W)
- Conector de rede: RJ45 Gigabit (obrigatório para fluxo de 7 MP a 30 fps)
- Dimensões: 169 mm (altura) x 195 mm (diâmetro)
- EPA (Effective Projected Area): 0.025 m²
- Peso: 2300 g (requer suporte estrutural para montagem em teto ou parede)
- Bracket de montagem com furos para junction box (double-gang, single-gang, 4″ square, 4″ octagon)
- Entrada de conduíte: 3/4″ (M25) lateral
- Ajuste: pan ±180°, tilt 0° a 50°, roll ±5°
- Acessórios opcionais: TQ3102 Pendant Kit, TQ3201-E Recessed Mount, T94V01C Dual Camera Mount (para 360°)
Impacto no Armazenamento e Rede
| Cenário | Codec | Bitrate estimado | Armazenamento/dia |
|---|---|---|---|
| 7 MP, 30 fps, Zipstream médio | H.265 | 4 a 8 Mbps | 43 a 86 GB |
| 7 MP, 15 fps, Zipstream alto | H.265 | 2 a 4 Mbps | 21,6 a 43 GB |
| 7 MP, 30 fps, sem Zipstream | H.264 | 10 a 18 Mbps | 108 a 194 GB |
O conector Gigabit Ethernet é obrigatório nesta câmera, pois fluxos de 7 MP a 30 fps excedem facilmente a capacidade de uma porta Fast Ethernet (100 Mbps). O consumo PoE de até 18 W (Classe 4) exige switches compatíveis com IEEE 802.3at. A tecnologia Zipstream é particularmente relevante aqui, pois uma única P3827-PVE sem compressão inteligente pode consumir o equivalente a três câmeras de 2 MP em armazenamento diário.
Integração com VMS e Analytics
A P3827-PVE gera até 20 streams configuráveis e 8 view areas recortadas, permitindo exibir tanto o panorama completo quanto recortes individuais no VMS. O AXIS Object Analytics suporta até 10 cenários com classificação de humanos e veículos. A integração edge-to-edge com radar, speakers e sirenes Axis permite criar soluções de detecção e resposta sem servidores adicionais.
Comparação Rápida
| Característica | AXIS P3827-PVE | AXIS P3719-PLE | AXIS P3737-PLE |
|---|---|---|---|
| Resolução total | 7 MP (4x costurado) | 15 MP (4x 4MP) | 20 MP (4x 5MP) |
| Tipo | Panorâmica fixa | Multidirecional fixa | Multidirecional ajustável |
| HFoV total | 180° (costurado) | 360° | Ajustável por sensor |
| IR integrado | Não | Sim | Sim (15 m) |
| SoC | ARTPEC-8 | ARTPEC-7 | ARTPEC-8 |
| PoE | 802.3at (máx 18 W) | 802.3at (máx 26 W) | 802.3at (máx 23.3 W) |
| Proteção | IP66/IP67, IK10 | IP66/IP67, IK10 | IP66/IP67, IK09 |
Alternativas da Própria Axis
Para 360° em um único corpo, a AXIS P3719-PLE oferece 4x 4 MP com IR integrado, sem costura de imagem. Se a aplicação exige sensores direcionáveis com IR, a AXIS P3737-PLE entrega 4x 5 MP com varifocais e OptimizedIR. Para menor custo por canal, a AXIS P3735-PLE oferece 4x 2 MP com lentes varifocais.
Erros Comuns de Projeto
- Usar portas Fast Ethernet. A câmera exige Gigabit para transmitir 7 MP a 30 fps sem perda de pacotes.
- Estimar armazenamento como se fosse uma câmera de 2 MP. A resolução de 7 MP gera volume equivalente a três câmeras Full HD.
- Posicionar em parede esperando 360°. A P3827-PVE cobre 180°. Para 360°, são duas unidades com acessório T94V01C.
- Não prever iluminação para operação noturna. Sem IR integrado, iluminadores externos são obrigatórios.
- Subestimar o budget PoE. Cada unidade consome até 18 W; quatro câmeras demandam 72 W disponíveis.
Para garantir que o dimensionamento de câmeras multissensor esteja correto desde o levantamento até a ativação, conte com o suporte do time de projeto e integração da AEON.
FAQs
- A imagem é costurada automaticamente? Sim, os quatro sensores geram uma imagem contínua a 3712×1856 pixels, sem emendas visíveis.
- É possível extrair view areas individuais? Sim, até 8 view areas recortadas em full frame rate como streams separados no VMS.
- Possui horizon straightening? Sim, compensa inclinações da instalação mantendo horizonte reto e linhas verticais alinhadas.
- Qual switch PoE é necessário? Compatível com IEEE 802.3at (PoE+), mínimo 30 W por porta. Consumo real entre 12 W e 18 W.
- Suporta MIL-STD-810H? Sim, certificada para testes de temperatura, chuva, vibração e choque.
