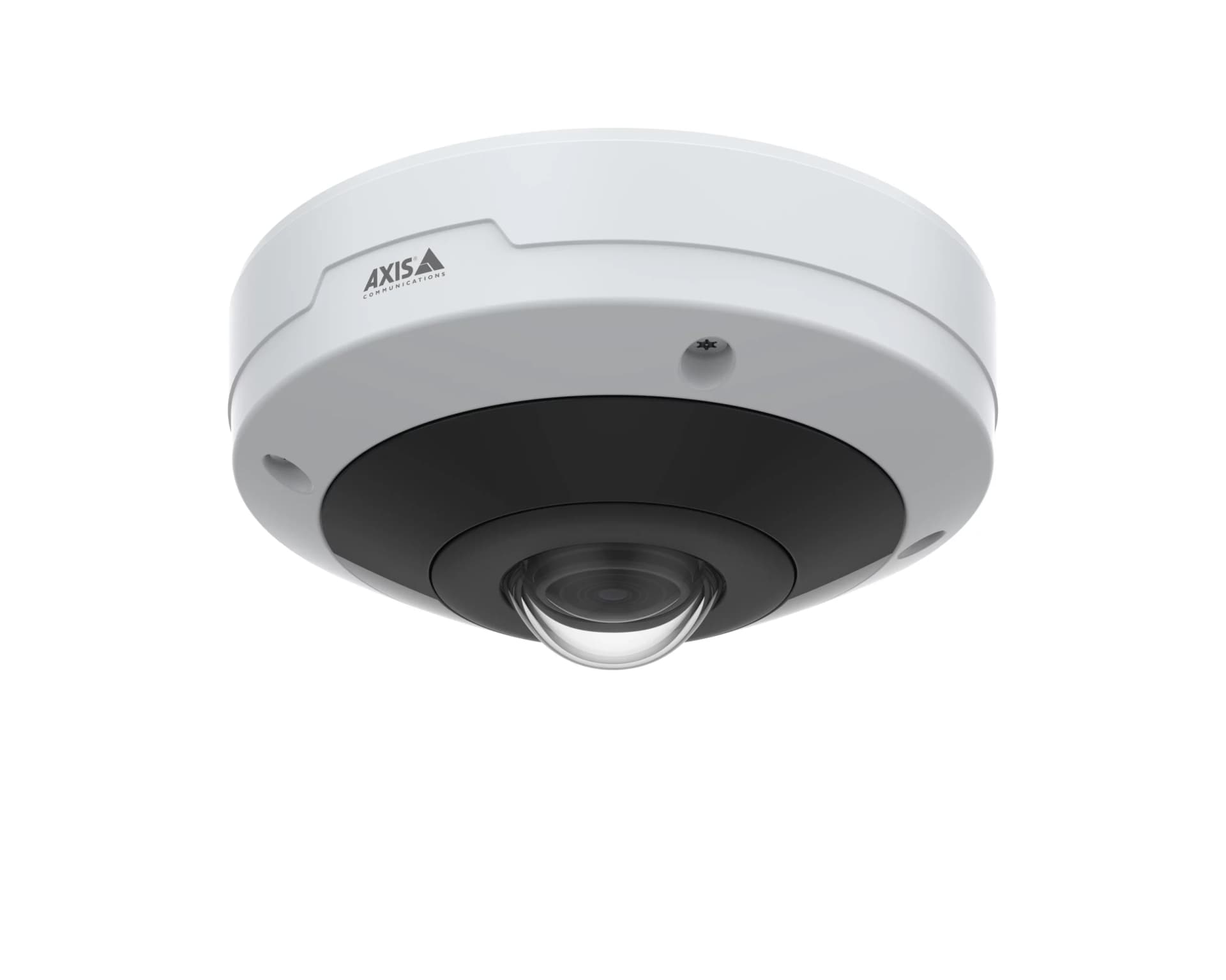

Cobrir grandes áreas abertas como pátios de carga e estacionamentos com câmeras convencionais exige múltiplos equipamentos e pontos de gravação. A AXIS M4317-PLVE resolve essa equação com uma única câmera panorâmica de 6 MP, lente fisheye de 182 graus e dewarping integrado que gera até quatro áreas de visualização independentes. Com processador ARTPEC-8 e unidade de deep learning, a câmera executa analíticas de classificação de pessoas e veículos na borda. Para projetos de CFTV corporativo que precisam reduzir o número de câmeras sem perder cobertura, esse modelo é uma opção técnica e financeiramente eficiente.
Este artigo cobre especificações técnicas, tabela de PPM, cenários de aplicação, requisitos de instalação, impacto em rede e armazenamento, comparativos e os erros mais frequentes em projetos com câmeras panorâmicas.
Especificações Técnicas
- Resolução: Overview 2160×2160; Panorama 2560×1440; View areas 1920×1440 (até 4 simultâneas)
- Sensor: 1/1.8″ progressive scan RGB CMOS, resolução nativa 6 MP
- Lente: Fixa 1.1 mm, F2.2, HFoV 182 graus, VFoV 182 graus, foco fixo, IR corrigida
- WDR: Forensic WDR até 120 dB
- IR: OptimizedIR 850 nm com LEDs individualmente controláveis, alcance de 20 m
- Compressão: H.264, H.265, Motion JPEG com Axis Zipstream
- Alimentação: PoE IEEE 802.3af/802.3at Type 1 Class 3, típico 5.7 W, max 12.95 W
- Proteção: IP66, IK10, NEMA 4X, operação de -40 °C a 50 °C
- Áudio: Bidirecional via portcast technology, speaker pairing
- I/O: 1 entrada de alarme supervisionada + 1 saída digital (12 V DC, 25 mA)
- Processador: ARTPEC-8 com DLPU, 2 GB RAM, 8 GB Flash
- Cibersegurança: Axis Edge Vault, secure element CC EAL 6+, signed OS, signed video, secure boot, IEEE 802.1X, MACsec, TLS 1.2/1.3, FIPS 140-2
Densidade de Pixels (PPM) por Distância
Câmeras panorâmicas distribuem pixels por um campo de visão muito maior que câmeras convencionais. Os valores mostram o PPM para o modo panorama 360 graus (2560 px na circunferência) e para uma view area dewarped (1920 px em aproximadamente 90 graus).
| Distância | PPM (Panorama 360°) | DORI (Panorama) | PPM (View Area ~90°) | DORI (View Area) |
|---|---|---|---|---|
| 10 m | 40.7 | Detecção | 96.0 | Observação |
| 20 m | 20.4 | Abaixo de Detecção | 48.0 | Detecção |
| 30 m | 13.6 | Abaixo de Detecção | 32.0 | Detecção |
| 50 m | 8.1 | Abaixo de Detecção | 19.2 | Abaixo de Detecção |
| 80 m | 5.1 | Abaixo de Detecção | 12.0 | Abaixo de Detecção |
A M4317-PLVE é projetada para cobertura de área e consciência situacional, não para identificação a longa distância. O PPM é adequado para detecção e observação até 10-20 metros. Para operações logísticas com pátios de até 20 metros de raio, a câmera entrega detecção na panorâmica e observação nas view areas.
Quando Usar Essa Câmera
Pátios de carga e áreas de expedição
Instalada no centro de um pátio de carga, a M4317-PLVE monitora toda a área em 360 graus com uma única câmera. O modo quad view gera quatro imagens retificadas simultâneas, cada uma cobrindo um quadrante do pátio. O AXIS Object Analytics detecta e classifica veículos por tipo (carro, caminhão, ônibus), gerando dados de ocupação e contagem por zona.
Saguões, praças de alimentação e áreas comuns
O formato compacto (149 mm de diâmetro, 70 mm de altura) torna a câmera discreta. A cobertura de 360 graus elimina pontos cegos em áreas amplas. O modo panorama duplo fornece duas faixas de visão retificadas, ideal para monitorar a área de mesas e o fluxo de acesso em projetos com câmeras panorâmicas Axis.
Interseções viárias e rotatórias em condomínios
O modo corner é otimizado para cantos ou cruzamentos, fornecendo visão retificada de dois corredores perpendiculares. O IR de 20 metros com LEDs individualmente controláveis garante iluminação uniforme mesmo em cenas com geometria assimétrica.
Observação de campo: A lente estereográfica (Sharpdome 360) entrega nitidez superior nas bordas em comparação com fisheyes convencionais. Ao ativar overview + 4 view areas com WDR, o frame rate cai para 25/30 fps. Planeje o número de streams conforme a necessidade real.
Quando NÃO Usar
- Cenários que exigem identificação além de 10 metros. A distribuição de 6 MP por 360 graus resulta em PPM baixo para reconhecimento a média e longa distância.
- Instalação em alturas superiores a 5 metros. O IR de 20 metros é otimizado para teto baixo ou poste de até 4-5 metros. Em alturas maiores, a iluminação IR não atinge o solo adequadamente.
- Ambientes estreitos e lineares (corredores longos). A cobertura circular desperdiçaria pixels nas paredes. Câmeras bullet ou corridor format são mais eficientes nesses cenários.
Requisitos de Instalação Física
- Suporte com furações para junction box (double-gang, single-gang, 4″ octagon) e rosca 1/4″-20 UNC
- Alimentação via PoE Class 3 (802.3af), consumo típico de 5.7 W
- Peso de 860 g. Dimensões: 149 mm de diâmetro, 70 mm de altura
- Instalação ideal em teto ou superfície horizontal para maximizar cobertura 360 graus
- Digital roll de +-180 graus permite ajuste de orientação sem reposicionar a câmera
- Áudio e I/O via portcast technology
- Operação de -40 °C a 50 °C. Start-up desde -30 °C
Impacto no Armazenamento e Rede
| Cenário | Modo | FPS | Codec | Bitrate Estimado | Armazenamento/dia |
|---|---|---|---|---|---|
| Overview 360, Zipstream alto | 2160×2160 | 25 | H.265 | 2-4 Mbps | 20-40 GB |
| Overview + 4 views, Zipstream médio | Multi-stream | 25 | H.265 | 5-10 Mbps | 50-100 GB |
| Multi-stream sem Zipstream | Multi-stream | 30 | H.264 | 12-20 Mbps | 120-200 GB |
O consumo de banda é proporcional ao número de streams. A câmera opera com PoE Class 3 e interface 10/100 Mbps. Com múltiplos streams e alta movimentação, o Zipstream é indispensável para manter o bitrate dentro da capacidade da interface. Para projetos com videomonitoramento centralizado, dimensione o storage considerando todos os streams ativos.
Integração com VMS e Analytics
Compatível com AXIS Camera Station Edge, AXIS Camera Station Pro e VMS de terceiros via ONVIF Profile S/G/T/M. O AXIS Object Analytics classifica humanos e veículos em até 10 cenários simultâneos. O AXIS People Counter pode ser instalado via ACAP para contagem bidirecional. A integração com SIP permite uso como interfone visual com sistemas VoIP.
Comparação Rápida: M4317-PLVE vs M3077-PLVE
| Característica | M4317-PLVE | M3077-PLVE |
|---|---|---|
| Resolução nativa | 6 MP | 6 MP |
| Sensor | 1/1.8″ | 1/1.8″ |
| Processador | ARTPEC-8, DLPU | ARTPEC-7, MLPU |
| Lente | 1.1 mm, estereográfica (Sharpdome 360) | 1.57 mm, fisheye padrão |
| IR | 20 m, LEDs individuais | 15 m |
| Proteção | IP66, IK10 | IP66, IK10 |
| Deep learning | Sim (DLPU) | Limitado (MLPU) |
| Digital roll | +-180 graus | Não |
| Consumo típico | 5.7 W | 12.5 W |
A M4317-PLVE representa a evolução da linha panorâmica Axis com ARTPEC-8, lente estereográfica para maior nitidez nas bordas e IR com controle individual de LEDs. O consumo menor é relevante em projetos com dezenas de câmeras no mesmo switch PoE.
Alternativas da Própria Axis
Se o projeto exige resolução panorâmica superior, a AXIS M4318-PLVE oferece sensor de 12 MP. Para ambientes internos, a AXIS M4317-PLR entrega as mesmas funcionalidades em versão indoor. Para combinar visão geral com zoom óptico, considere uma solução híbrida com a M4317-PLVE para cobertura e uma PTZ para investigação.
Erros Comuns de Projeto
- Esperar identificação facial a 20 metros. A câmera entrega apenas 48 PPM no modo view area a 20 metros, insuficiente para identificação (250 PPM). Panorâmicas são para consciência situacional, não para reconhecimento a distância.
- Instalar em parede vertical esperando 360 graus. A cobertura de 360 graus funciona com a câmera apontada para baixo (teto ou poste). Em parede, a cobertura se limita a 180 graus, desperdiçando metade do sensor.
- Ativar todos os streams sem verificar o bitrate. A interface é 10/100 Mbps. Overview + 4 view areas em H.264 sem Zipstream podem ultrapassar a capacidade da porta. Use H.265 com Zipstream.
- Posicionar a câmera a mais de 5 metros de altura. O IR de 20 metros é otimizado para distâncias curtas. Em alturas excessivas, a iluminação IR não atinge o piso adequadamente.
- Não considerar o dewarping no VMS. Alguns VMS não suportam dewarping de fisheye. Verifique a compatibilidade antes de especificar. Se o VMS não suportar, configure o dewarping na borda e transmita view areas retificadas.
Para dimensionar câmeras panorâmicas e garantir que cada ponto do projeto esteja coberto adequadamente, conte com a equipe da AEON em projeto e integração de sistemas de segurança.
FAQs
- Quantas view areas a M4317-PLVE transmite simultaneamente?
Até 4 view areas dewarped (1920×1440 cada) além do stream de overview (2160×2160). Com WDR ativo, o frame rate máximo é de 25/30 fps. - O dewarping é feito na câmera ou no VMS?
Ambas as opções são suportadas. A câmera gera streams dewarped na borda e também transmite o stream fisheye original para dewarping no VMS. - O IR de 20 metros é suficiente para um estacionamento?
Para estacionamentos com raio de até 15-20 metros, sim. Para áreas maiores, combine com iluminação ambiente ou câmeras adicionais. - A câmera suporta contagem de pessoas?
Sim. O AXIS People Counter pode ser instalado via ACAP. A visão de cima para baixo é ideal para contagem, pois evita oclusão entre pessoas. - Qual a vantagem da lente estereográfica?
A lente estereográfica (Sharpdome 360) distribui pixels de forma mais uniforme, resultando em maior nitidez nas bordas em comparação com lentes fisheye tradicionais.
