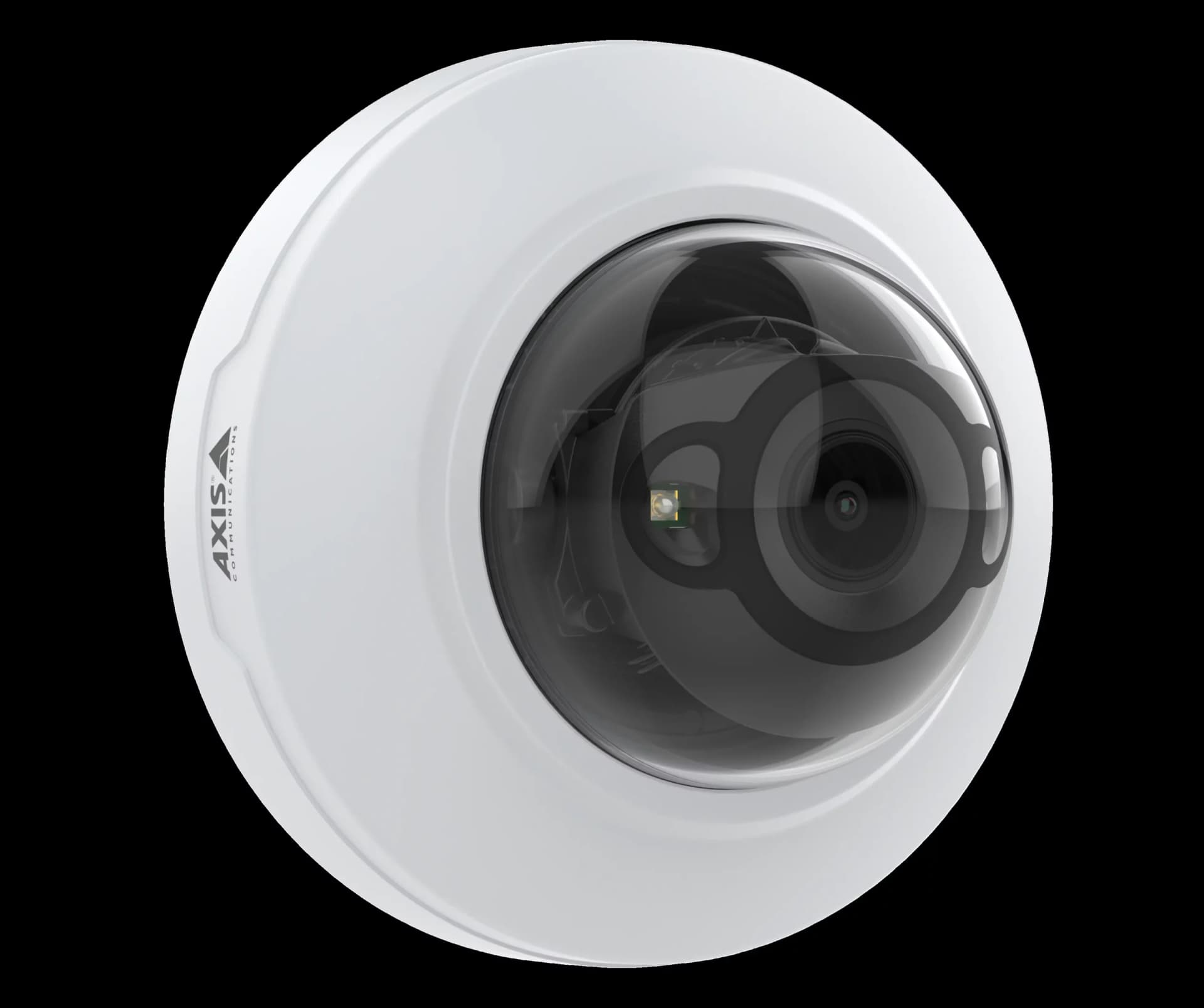

Para projetos de CFTV corporativo que exigem monitoramento discreto sem comprometer a capacidade analítica, a AXIS M4216-LV é uma dome compacta de 4 MP com deep learning na borda. Com apenas 71 mm de altura e 121 mm de diâmetro, ela se integra a forros e tetos sem chamar atenção. Baseada no SoC C...
Para projetos de CFTV corporativo que exigem monitoramento discreto sem comprometer a capacidade analítica, a AXIS M4216-LV é uma dome compacta de 4 MP com deep learning na borda. Com apenas 71 mm de altura e 121 mm de diâmetro, ela se integra a forros e tetos sem chamar atenção. Baseada no SoC CV25 com unidade de deep learning dedicada (DLPU), oferece Lightfinder, WDR de até 110 dB e OptimizedIR de 20 metros. O diferencial da M4216-LV em relação a outras domes do portfólio está na combinação de tamanho reduzido, saída HDMI nativa e suporte a analytics avançados por deep learning.
Este artigo detalha especificações, cenários de aplicação, tabela de PPM, limitações e impacto em infraestrutura para auxiliar integradores e projetistas na especificação da M4216-LV em ambientes comerciais e corporativos.
Especificações Técnicas
- Resolução: 2304×1728 (4 MP), até 30 fps em H.264/H.265
- Sensor: 1/2.7″ progressive scan RGB CMOS (sensor nativo de 5 MP, saída em 4 MP)
- Lente: varifocal 3-6 mm, F1.9-2.7, zoom e foco remotos, íris fixa. HFoV: 100° a 45°, VFoV: 72° a 34°
- WDR: até 110 dB dependendo da cena
- Iluminação mínima: 0.18 lux (cor, F2.0), 0 lux com IR ativo
- IR: OptimizedIR 855 nm, alcance de 20 m ou mais dependendo da cena
- Compressão: H.264 (Main, High), H.265 (Main, High) com Zipstream, Motion JPEG
- Alimentação: PoE IEEE 802.3af/at Class 3, típico 5 W, máximo 9.7 W
- Proteção: IP42, IK08, operação de 0 °C a 45 °C
- HDMI: saída HDMI tipo D, 1080p @25/30 Hz ou 720p @50/60 Hz
- Áudio: two-way via portcast technology (AXIS T61 Series, vendido separadamente)
- I/O: via portcast technology (AXIS T61 Series)
- Processador: CV25 com DLPU, 1 GB RAM, 512 MB Flash
- Cibersegurança: Axis Edge Vault (CC EAL6+), secure boot, signed OS, signed video, 802.1X, MACsec
- Dimensões: 71 mm (altura) x 121 mm (diâmetro), peso 375 g
Densidade de Pixels (PPM) por Distância
A tabela abaixo apresenta o PPM na posição tele (6 mm, HFoV 45°) e wide (3 mm, HFoV 100°), com classificação DORI (EN 62676-4). A resolução de 4 MP em formato 4:3 oferece boa densidade de pixels em distâncias curtas a médias.
| Distância | 6 mm (HFoV 45°) | DORI | 3 mm (HFoV 100°) | DORI |
| 3 m | 590 PPM | Identificação | 296 PPM | Identificação |
| 5 m | 354 PPM | Identificação | 177 PPM | Reconhecimento |
| 8 m | 221 PPM | Reconhecimento | 111 PPM | Observação |
| 10 m | 177 PPM | Reconhecimento | 88 PPM | Observação |
| 15 m | 118 PPM | Observação | 59 PPM | Detecção |
Referência DORI: Detecção a partir de 25 PPM, Observação a partir de 62.5 PPM, Reconhecimento a partir de 125 PPM, Identificação a partir de 250 PPM.
Quando Usar Essa Câmera
Escritórios corporativos e espaços de coworking
Com design compacto e cor neutra (branco NCS S 1002-B), a M4216-LV se integra a ambientes de escritório sem impacto estético. A possibilidade de repintura permite adequação a tetos de outras cores. Em ambientes de operações logísticas e escritórios administrativos, a resolução de 4 MP com lente wide (100°) cobre salas de reunião e open offices com uma única câmera. O AXIS Object Analytics permite alertas de ocupação e contagem de pessoas sem infraestrutura adicional.
Lojas de varejo e ambientes comerciais
A saída HDMI nativa diferencia a M4216-LV de outras domes da linha M. Em lojas, restaurantes e espaços de atendimento, o HDMI permite conectar um monitor para exibição pública (public view monitoring), funcionando como inibidor visual de furtos. O AXIS People Counter e o AXIS Queue Monitor podem ser instalados via ACAP para analytics de fluxo de clientes.
Ambientes com iluminação controlada e monitoramento 24/7
O Lightfinder mantém imagens coloridas em iluminação baixa, e o OptimizedIR de 20 metros cobre salas e corredores curtos em escuridão total. Para projetos de videomonitoramento em ambientes internos com operação noturna (armazéns, depósitos, escritórios fora do expediente), a M4216-LV oferece cobertura adequada sem iluminação artificial adicional.
Observação de campo: em um projeto para rede de clínicas com 12 unidades, instalamos M4216-LV em recepções e corredores. O design compacto foi aprovado pela equipe de arquitetura sem ressalvas. Na posição 4 mm (intermediária), obtivemos reconhecimento facial até 7 metros, suficiente para as recepções. A saída HDMI foi utilizada em 3 unidades conectadas a monitores na área de espera, como deterrente visual.
Quando NÃO Usar
- Ambientes externos ou semi-expostos: a classificação IP42 e IK08 não oferece proteção contra chuva, poeira intensa ou impactos severos. Para instalações externas, a AXIS M3215-LVE (IP66, IK10) é a alternativa direta.
- Distâncias acima de 15 metros: o IR de 20 metros e o PPM decrescente limitam a câmera a ambientes internos de curto a médio alcance. A 15 metros na posição tele, o PPM cai para 118 (observação). Para corredores longos ou áreas amplas, modelos com lentes de maior alcance são necessários.
- Projetos que exigem áudio e I/O nativos: a M4216-LV não possui conectores de áudio ou I/O integrados. A conectividade de áudio e I/O depende da AXIS T61 Series via portcast technology. Se o orçamento não comporta acessórios adicionais e áudio é requisito, modelos com conectores nativos são preferíveis.
Requisitos de Instalação Física
- Altura de montagem recomendada: 2.5 a 3.5 metros. A câmera permite ajuste de pan de ±180°, tilt de -40° a +65° e rotação de ±105°, podendo ser direcionada para qualquer ponto, incluindo a própria parede ou teto.
- Distância mínima de foco: não especificada como distância fixa, mas o desempenho da lente é otimizado para distâncias acima de 1 metro.
- Montagem embutida: compatível com AXIS TM3207 Recessed Mount para instalação em forro de gesso. Para trilho de iluminação, o AXIS T91A33 Lighting Track Mount oferece montagem sem furação.
- Alimentação: PoE Class 3 com consumo típico de 5 W. Um dos menores consumos da linha Axis, permitindo alta densidade de câmeras por switch PoE.
Impacto no Armazenamento e Rede
Com Zipstream ativo em nível médio e H.265, o bitrate médio da M4216-LV em cenas internas típicas fica entre 1.5 e 3.5 Mbps. Em ambientes com pouca movimentação (escritórios noturnos, corredores vazios), o Zipstream pode reduzir o bitrate para menos de 1 Mbps. O formato 4:3 da resolução (2304×1728) distribui os pixels de forma mais equilibrada entre horizontal e vertical, útil para ambientes com teto baixo.
| Parâmetro | Valor |
| Câmeras | 24x AXIS M4216-LV |
| Codec | H.265 + Zipstream médio |
| Bitrate médio estimado | 2 Mbps por câmera |
| Gravação | 24/7, retenção 30 dias |
| Armazenamento estimado | ~15.6 TB |
Com consumo típico de 5 W, é possível alimentar até 74 câmeras em um switch PoE de 370 W. A M4216-LV é uma das câmeras com menor impacto em infraestrutura PoE da linha Axis.
Integração com VMS e Analytics
A M4216-LV é compatível com AXIS Camera Station 5 e Pro, Milestone XProtect, Genetec Security Center, Digifort e demais sistemas VMS compatíveis via ONVIF Profile S/T/G/M. A integração com AXIS Camera Station Pro inclui configuração simplificada e suporte a eventos de analytics.
Na camada de analytics, a câmera inclui AXIS Object Analytics (classificação de humanos e veículos, cenários de line crossing, object in area, occupancy in area, crossline counting e time in area), AXIS Scene Metadata, AXIS Face Detector, AXIS Live Privacy Shield e suporte a AXIS People Counter e AXIS Queue Monitor via ACAP. A variedade de analytics embarcados torna a câmera particularmente versátil para ambientes comerciais e corporativos.
Comparação Rápida
| Característica | AXIS M4216-LV | AXIS M3085-V |
| Resolução | 4 MP (2304×1728) | 2 MP (1920×1080) |
| Lente | Varifocal 3-6 mm | Fixa 3.1 mm |
| IR | 20 m (OptimizedIR) | 20 m (OptimizedIR) |
| HDMI | Sim (tipo D) | Sim (tipo D) |
| Proteção | IP42, IK08 | IP42, IK08 |
| Processador | CV25 + DLPU | i.MX 8M Plus |
| Consumo típico | 5 W | 3.8 W |
| Dimensões | 71 x 121 mm | 55 x 91 mm |
A M3085-V é menor e mais econômica, mas limitada a 2 MP e lente fixa. A M4216-LV oferece flexibilidade de lente varifocal, resolução de 4 MP e analytics equivalentes, sendo indicada quando a versatilidade de campo de visão e a resolução são requisitos do projeto.
Alternativas da Própria Axis
- AXIS M3085-V: micro dome de 2 MP com HDMI e deep learning. Menor e mais econômica, indicada para ambientes onde 1080p é suficiente e o campo de visão fixo de 95° atende.
- AXIS M3086-V: micro dome de 4 MP com lente fixa e deep learning. Resolução equivalente à M4216-LV, mas sem opção varifocal. Indicada quando o campo de visão fixo de 113° é adequado.
- AXIS M3215-LVE: dome de 2 MP com classificação IP66 e IK10. Para projetos que exigem proteção externa com a mesma filosofia de design compacto da linha M.
Erros Comuns de Projeto
- Ignorar a necessidade de acessório para áudio e I/O: a M4216-LV não possui conectores de áudio ou I/O nativos. Se o projeto exige áudio bidirecional ou integração com alarme, a AXIS T6101 MKII Audio and I/O Interface precisa ser orçada separadamente. Esse custo adicional pode tornar outro modelo com conectores nativos mais viável.
- Especificar para ambientes semi-expostos confiando no IP42: a classificação IP42 protege contra queda vertical de água e objetos maiores que 1 mm, mas não contra respingos laterais, jatos ou poeira fina. Em marquises, estacionamentos cobertos ou áreas de produção com umidade, o IP42 é insuficiente.
- Não aproveitar as view areas para otimizar banda: a câmera suporta 2 view areas recortadas em full frame rate. Em ambientes com áreas de interesse definidas (portas, balcões), configurar view areas reduz significativamente o consumo de banda e armazenamento comparado ao stream completo de 4 MP.
- Montar em teto alto sem recalcular o IR: o alcance IR de 20 metros é medido em condições ideais. Em tetos acima de 4 metros, a distância da câmera ao chão consome parte do alcance IR, reduzindo a cobertura horizontal efetiva.
- Desconsiderar o formato 4:3 no layout de monitoramento: a resolução 2304×1728 em formato 4:3 não se encaixa em layouts de monitor otimizados para 16:9. Configure o stream de live view em 16:9 (crop) para melhor aproveitamento da tela, mantendo o stream de gravação em 4:3 para cobertura máxima.
Se o seu projeto envolve câmeras compactas em ambientes corporativos e comerciais e você precisa definir modelos, posicionamento e infraestrutura, solicite uma consultoria técnica com a AEON.
FAQs
- A saída HDMI funciona simultaneamente com o streaming de rede?
Sim. A saída HDMI opera em paralelo com os streams de rede (H.264, H.265, MJPEG). A resolução HDMI é limitada a 1080p @25/30 Hz ou 720p @50/60 Hz, independentemente da resolução do stream de rede. - A câmera pode ser repintada sem perder a garantia?
Sim, desde que sejam seguidas as instruções de repintura fornecidas pela Axis. O processo exige tinta compatível e cuidado para não obstruir a dome ou o IR. Consulte seu parceiro Axis para detalhes sobre o impacto na garantia. - É possível instalar a M4216-LV em trilho de iluminação?
Sim, utilizando o AXIS T91A33 Lighting Track Mount. Essa opção permite instalação sem furação no teto, ideal para ambientes de varejo ou escritórios com forro modular. - Qual a diferença entre portcast technology e conectores nativos de áudio?
O portcast technology utiliza interfaces externas da série AXIS T61 conectadas via cabo Ethernet entre o switch e a câmera. A câmera alimenta a interface via PoE passthrough. A desvantagem é o custo adicional do acessório e a necessidade de espaço físico para a interface. - A M4216-LV suporta AXIS People Counter?
Sim. O AXIS People Counter pode ser instalado via ACAP, desde que a câmera esteja montada diretamente acima do ponto de passagem (vista zenital). A resolução de 4 MP e o DLPU garantem precisão de contagem adequada para ambientes comerciais.
