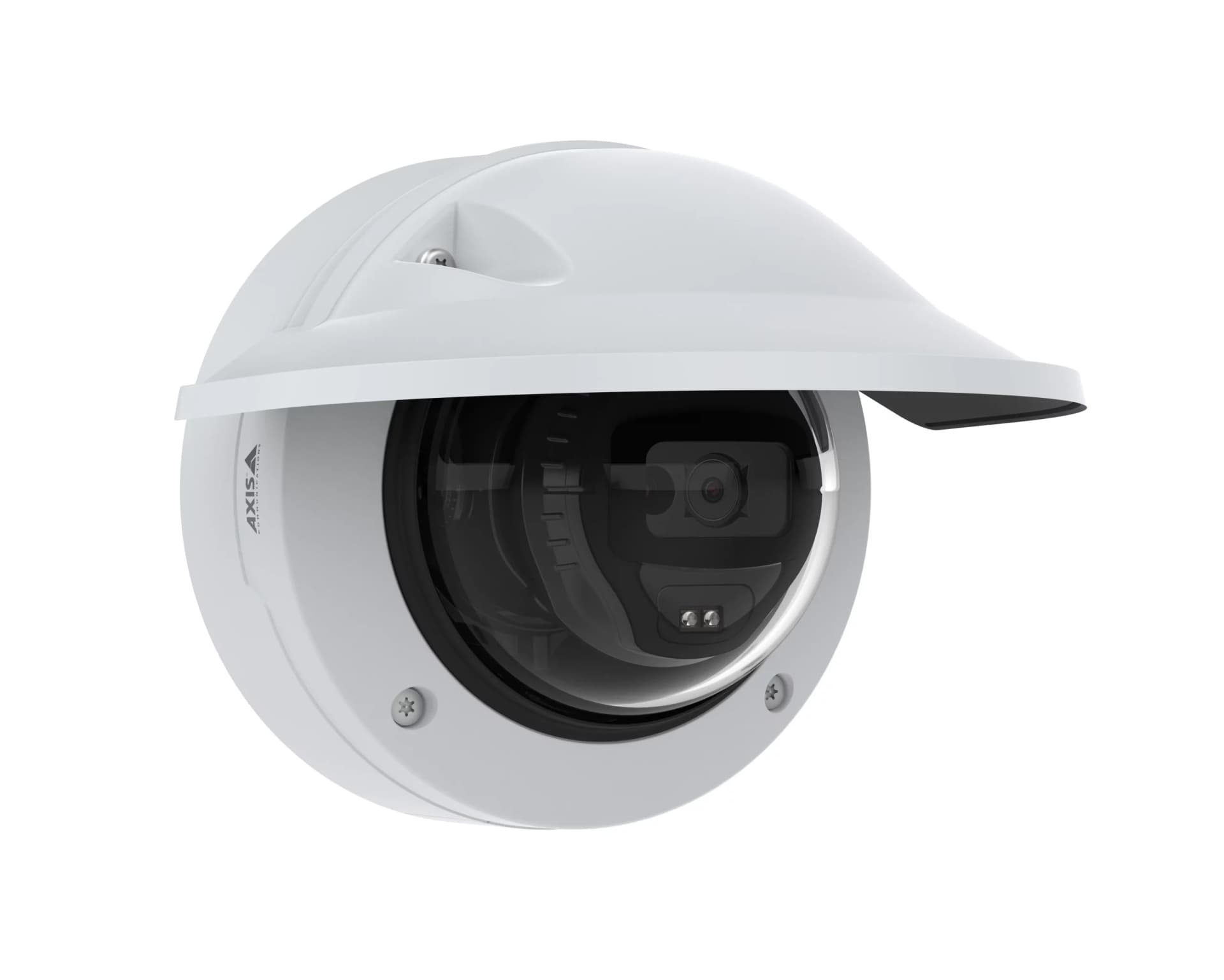

Na especificação de sistemas de segurança eletrônica para ambientes externos, a relação entre custo, proteção ambiental e capacidade analítica define a viabilidade do projeto. A AXIS M3215-LVE é uma dome fixa de 2 MP com classificação IP66, IK10 e NEMA 4X, baseada no processador ARTPEC-8 com unidade de deep learning dedicada (DLPU). Oferece Lightfinder, Forensic WDR de até 120 dB e OptimizedIR de 30 metros. Com lente fixa de 3.1 mm e campo de visão horizontal de 101°, é projetada para cobertura ampla em fachadas, estacionamentos, acessos e perímetros de curto alcance. O AXIS Object Analytics embarcado classifica humanos e veículos sem depender de servidor.
Este artigo detalha especificações, cenários recomendados, tabela de PPM, limitações e requisitos de infraestrutura para orientar integradores e projetistas na aplicação da M3215-LVE em projetos externos corporativos e industriais.
Especificações Técnicas
- Resolução: 1920×1080 (2 MP, 16:9), até 30 fps em H.264/H.265
- Sensor: 1/2.9″ progressive scan RGB CMOS
- Lente: fixa 3.1 mm, F2.0, íris fixa, IR corrigida, filtro IR híbrido. HFoV: 101°, VFoV: 55°
- WDR: Forensic WDR até 120 dB
- Iluminação mínima: 0.14 lux (cor, F2.0), 0 lux (P/B com IR ativo)
- IR: OptimizedIR 850 nm, alcance de 30 m ou mais dependendo da cena
- Compressão: H.264 (Baseline, Main, High), H.265 (Main) com Zipstream, Motion JPEG
- Alimentação: PoE IEEE 802.3af/at Class 3, típico 4.8 W, máximo 10.4 W
- Proteção: IP66, IK10, NEMA 4X, NEMA TS 2, operação de -40 °C a 50 °C
- Áudio: entrada mic/linha 3.5 mm, two-way via edge-to-edge technology
- I/O: 1 entrada digital supervisionada, 1 saída 12 V DC (25 mA)
- Processador: ARTPEC-8 com DLPU, 1 GB RAM, 8 GB Flash
- Cibersegurança: Axis Edge Vault (CC EAL6+), secure boot, signed OS, signed video, 802.1X, MACsec, FIPS 140-2
- Multi-view streaming: até 8 view areas recortadas individualmente
Densidade de Pixels (PPM) por Distância
A tabela abaixo apresenta o PPM para a lente fixa de 3.1 mm (HFoV 101°) com resolução 1920×1080. Como a lente é fixa, o PPM é determinado exclusivamente pela distância ao alvo.
| Distância | 3.1 mm (HFoV 101°) | DORI |
| 5 m | 198 PPM | Reconhecimento |
| 8 m | 124 PPM | Observação |
| 10 m | 99 PPM | Observação |
| 15 m | 66 PPM | Observação |
| 20 m | 50 PPM | Detecção |
| 30 m | 33 PPM | Detecção |
Referência DORI: Detecção a partir de 25 PPM, Observação a partir de 62.5 PPM, Reconhecimento a partir de 125 PPM, Identificação a partir de 250 PPM.
Quando Usar Essa Câmera
Fachadas, entradas e estacionamentos
Com campo de visão de 101°, a M3215-LVE cobre fachadas de edifícios e entradas de estacionamentos com uma única câmera. A classificação IP66 e IK10 garante operação em chuva, poeira e resistência a vandalismo. Em instalações de infraestrutura de energia e condomínios corporativos, a câmera monitora acessos de pedestres e veículos com AXIS Object Analytics classificando ambos. O Forensic WDR de 120 dB compensa a variação de luz natural ao longo do dia.
Perímetros de curto alcance com analytics na borda
Para cercas e muros de até 15 metros de profundidade, a M3215-LVE entrega observação (66 PPM) suficiente para detecção de intrusão. O AXIS Object Analytics gera alertas de line crossing e object in area diretamente na câmera, sem carga no servidor. Com suporte a até 8 view areas, é possível definir zonas de interesse independentes, cada uma com regras de analytics específicas.
Projetos de grande escala com custo otimizado
A M3215-LVE posiciona-se como uma dome externa de custo acessível com capacidade de deep learning. Em projetos com dezenas ou centenas de câmeras (condomínios residenciais, redes de varejo, campuses educacionais), o consumo de apenas 4.8 W típicos e a lente fixa simplificam a instalação e reduzem o tempo de comissionamento.
Observação de campo: em um projeto para campus corporativo com 48 câmeras externas, a M3215-LVE foi especificada para 36 pontos de fachada e estacionamento. A lente fixa de 101° eliminou a etapa de ajuste de zoom em campo, reduzindo o tempo de comissionamento em 30% comparado a modelos varifocais. O AXIS Object Analytics foi configurado para alertas de permanência em áreas de carga e descarga, gerando notificações apenas quando pessoas permaneciam mais de 5 minutos na zona definida.
Quando NÃO Usar
- Identificação a distância: com lente fixa de 3.1 mm e 2 MP, o PPM cai para 50 a 20 metros (detecção). Para reconhecimento ou identificação em distâncias superiores a 8 metros, câmeras varifocais ou de maior resolução são necessárias.
- Corredores longos e estreitos: o campo de visão de 101° é excessivamente amplo para corredores. Os pixels são distribuídos em uma área muito larga, desperdiçando resolução nas laterais. Para corredores, modelos com lentes de 6 mm ou superior em Corridor Format são mais adequados.
- Monitoramento de detalhes finos (placas, rostos a distância): a resolução de 2 MP com lente wide não oferece PPM suficiente para leitura de placas ou identificação facial além de 5 metros. Para essas aplicações, câmeras de 4 MP ou 5 MP com lentes tele são indicadas.
Requisitos de Instalação Física
- Altura de montagem recomendada: 2.5 a 4 metros para fachadas e entradas. A câmera permite pan de ±190°, tilt de -10° a +80° e rotação de ±190°.
- Passagem de cabo: suporte a conduit de 1/2″ (M20) ou 3/4″ (M25) com entrada lateral, facilitando instalação em parede com infraestrutura embutida.
- Bracket de montagem: incluso, com furos para junction box (double-gang, single-gang e octagonal 4″). Compatível com montagem em teto e parede.
- Temperatura de partida: a câmera inicia operação a partir de -30 °C e opera até -40 °C após aquecimento. Em regiões com temperaturas extremas, verifique se a primeira energização ocorrerá dentro da faixa de partida.
Impacto no Armazenamento e Rede
Com Zipstream ativo em nível médio e H.265, o bitrate médio da M3215-LVE em cenas externas com movimento moderado fica entre 1 e 2.5 Mbps. Em cenas estáticas noturnas com IR, o Zipstream reduz o bitrate para menos de 500 Kbps. A resolução de 2 MP é uma das mais eficientes em termos de relação qualidade/banda.
| Parâmetro | Valor |
| Câmeras | 48x AXIS M3215-LVE |
| Codec | H.265 + Zipstream médio |
| Bitrate médio estimado | 1.5 Mbps por câmera |
| Gravação | 24/7, retenção 30 dias |
| Armazenamento estimado | ~23.3 TB |
Com consumo típico de 4.8 W, é possível alimentar até 77 câmeras em um switch PoE de 370 W. A M3215-LVE permite alta densidade de câmeras por switch sem necessidade de midspans adicionais.
Integração com VMS e Analytics
A M3215-LVE é compatível com AXIS Camera Station 5 e Pro, Milestone XProtect, Genetec Security Center, Digifort e outros VMS via ONVIF Profile S/T/G/M. A integração nativa com AXIS Camera Station Pro oferece configuração simplificada, gravação por evento e busca forense por metadados.
Na camada de analytics, a câmera inclui AXIS Object Analytics (classificação de humanos e veículos, cenários de line crossing, object in area, occupancy in area, crossline counting e time in area), AXIS Image Health Analytics (detecção de tampering e degradação de imagem), AXIS Scene Metadata (metadados de objetos com atributos de cor) e AXIS Live Privacy Shield. O suporte a edge-to-edge permite pareamento com sirenes e luzes Axis para resposta automatizada a eventos.
Comparação Rápida
| Característica | AXIS M3215-LVE | AXIS M3115-LVE |
| Resolução | 2 MP (1920×1080) | 2 MP (1920×1080) |
| Processador | ARTPEC-8 + DLPU | ARTPEC-7 |
| Analytics | AXIS Object Analytics (deep learning) | Analytics básicos (sem DLPU) |
| WDR | Forensic WDR 120 dB | Forensic WDR 120 dB |
| IR | 30 m | 30 m |
| Proteção | IP66, IK10, NEMA 4X | IP66, IK10, NEMA 4X |
| Consumo típico | 4.8 W | 5.5 W |
| Multi-view areas | Até 8 | Até 2 |
A M3115-LVE é a geração anterior, sem DLPU. A M3215-LVE oferece analytics por deep learning, Image Health Analytics e até 8 view areas, com consumo menor. Para novos projetos, a M3215-LVE é a especificação recomendada.
Alternativas da Própria Axis
- AXIS M3115-LVE: geração anterior com ARTPEC-7. Ainda disponível no mercado a custo menor, mas sem deep learning na borda. Indicada apenas quando o orçamento é restritivo e analytics avançados não são requisito.
- AXIS M3125-LVE: dome externa de 4 MP (2688×1512) com ARTPEC-8. Para projetos que precisam de maior resolução e densidade de pixels em distâncias maiores, mantendo o mesmo formato de instalação e proteção IP66.
- AXIS P3265-LVE: dome da linha P com varifocal 3.4-8.9 mm e 2 MP. Para projetos que exigem ajuste de campo de visão em campo, com proteção IP66 e Forensic WDR equivalente.
Erros Comuns de Projeto
- Especificar para identificação facial em entrada de pedestres: com 99 PPM a 10 metros, a câmera atinge apenas observação. Para identificação facial na portaria, é necessário posicionar a câmera a no máximo 5 metros do ponto de passagem ou utilizar um modelo com maior resolução e lente tele.
- Não considerar o weathershield em instalações voltadas para cima: em montagens em sofito ou sob beirais, o weathershield incluso protege contra chuva lateral. Em montagens em poste sem proteção superior, água acumulada na dome pode degradar a qualidade de imagem. Mantenha o weathershield sempre instalado.
- Posicionar contra o sol poente sem testar o WDR: o campo de visão de 101° captura uma faixa ampla do horizonte. Em fachadas voltadas para oeste, o sol direto no final da tarde satura a imagem mesmo com WDR ativo. Posicione a câmera com ligeira inclinação para baixo ou reposicione para evitar sol direto prolongado.
- Ignorar as 8 view areas como recurso de economia: em vez de gravar o stream completo de 2 MP, configure view areas recortadas para as zonas de interesse. Cada view area pode ter resolução e frame rate independentes, reduzindo o consumo de banda e armazenamento em até 50%.
- Esquecer de configurar o AXIS Image Health Analytics: esse analytics gratuito detecta quando a câmera está com a imagem bloqueada, desfocada ou subexposta. Em projetos com dezenas de câmeras externas, a detecção automática de degradação evita que câmeras operem com problemas por semanas sem que ninguém perceba.
Se o seu projeto envolve câmeras externas em larga escala e você precisa equilibrar custo, cobertura e capacidade analítica, solicite uma análise técnica da equipe de engenharia.
FAQs
- A AXIS M3215-LVE pode operar em temperaturas de -40 °C?
Sim. A faixa operacional declarada vai de -40 °C a 50 °C. No entanto, a temperatura de partida (primeira energização) é de -30 °C a 50 °C. Se a câmera for desenergizada em -40 °C, pode não reiniciar até que a temperatura suba para -30 °C. - É possível instalar sem o weathershield?
Sim, o weathershield é removível. Porém, sem ele, a proteção contra acúmulo de água na dome e incidência direta de sol é comprometida. Em ambientes externos, a instalação com weathershield é recomendada. - A câmera suporta leitura de placas (LPR)?
A lente fixa de 3.1 mm com campo de visão de 101° distribui os pixels em uma área muito ampla. Para LPR, seria necessário que o veículo passasse a menos de 3 metros da câmera, o que limita a aplicação. Para LPR dedicado, modelos com lente tele são mais adequados. - Quantas câmeras M3215-LVE posso conectar em um switch PoE de 370 W?
Com consumo típico de 4.8 W, até 77 câmeras por switch (considerando consumo típico). Na prática, dimensione pelo consumo máximo de 10.4 W para garantir margem, resultando em até 35 câmeras por switch de 370 W. - A M3215-LVE substitui a M3115-LVE em novos projetos?
Sim. A M3215-LVE é a sucessora direta, com ARTPEC-8, DLPU para deep learning, Image Health Analytics e até 8 view areas. Para novos projetos, não há razão técnica para especificar a M3115-LVE, exceto disponibilidade imediata de estoque.
