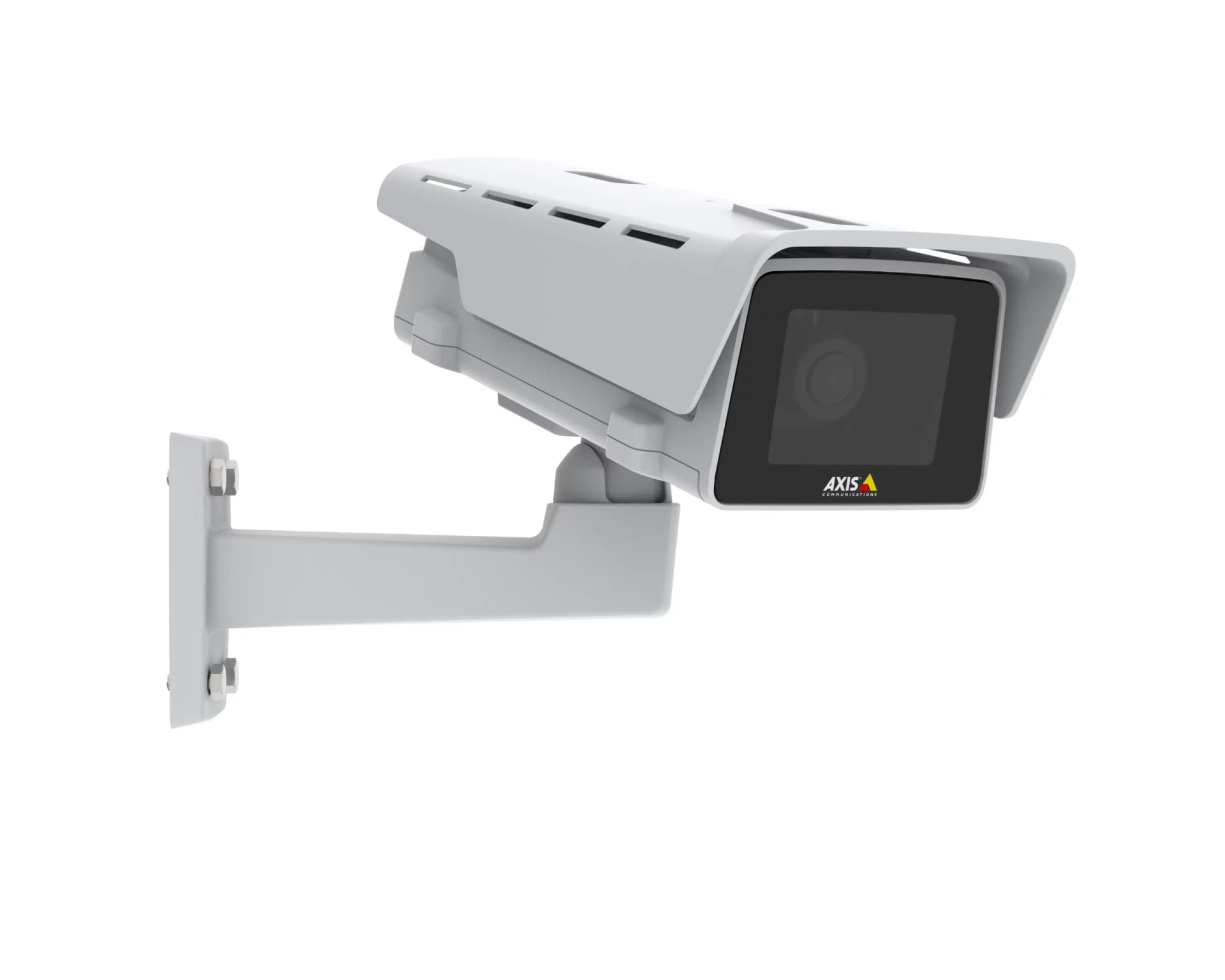

A AXIS M1135-E Mk II é uma câmera box de 2 MP (1080p) com gabinete para uso externo, pensada para projetos profissionais que exigem flexibilidade de lente e robustez mecânica. Com montagem CS-mount, ela aceita lentes intercambiáveis, incluindo lentes i-CS com zoom e foco remotos, tornando-a versátil para aplicações que vão de corredores estreitos a áreas amplas de perímetro. A combinação de Lightfinder e Forensic WDR (120 dB) garante imagens nítidas com cores fiéis mesmo em condições extremas de iluminação. Para empresas de segurança eletrônica que trabalham com projetos diversificados e precisam de uma plataforma câmera adaptável a diferentes cenários, a M1135-E Mk II oferece a base certa.
Este artigo detalha especificações técnicas, cálculos de PPM para ambas as faixas de focal, cenários recomendados, requisitos de infraestrutura e comparações com câmeras similares.
Especificações Técnicas
- Sensor: 1/2.9″ progressive scan RGB CMOS
- Resolução máxima: 1920×1080 (Full HD)
- Lente padrão (DC-iris): varifocal 3-10.5 mm, F1.4
- Lente i-CS (opcional): varifocal 3.5-10 mm, zoom e foco remotos, P-iris
- HFoV com lente padrão: 90° a 33°
- HFoV com lente i-CS: 101° a 33°
- Iluminação mínima: 0.15 lux cor, 0.03 lux P/B (F1.4, Forensic WDR + Lightfinder)
- WDR: Forensic WDR até 120 dB
- Compressão: H.264 (Baseline, Main, High), H.265, Motion JPEG
- Zipstream: sim (H.264 e H.265)
- Frame rate: até 30 fps em todas as resoluções
- SoC: ARTPEC-7 com MLPU
- Proteção: IP66, NEMA 4X, IK10
- Alimentação: PoE IEEE 802.3af (típico 4.5 W, máx 7.2 W) ou DC 10-28 V
- Temperatura de operação: -25 °C a 50 °C
- Dimensões: 240 x 143 x 324 mm (com suporte de parede)
- Peso: 1.8 kg (com suporte de parede)
- Áudio: entrada mic/line in 3.5 mm
- I/O: 1 entrada e 1 saída digital
- Cibersegurança: Axis Edge Vault, FIPS 140-2 Level 1, signed video
Densidade de Pixels (PPM) por Distância
A M1135-E Mk II possui lente varifocal, o que altera significativamente a densidade de pixels conforme a focal selecionada. Os cálculos abaixo consideram a resolução horizontal de 1920 pixels. Fórmula: PPM = 1920 / (2 x distância x tan(HFoV/2)).
Com lente na posição grande-angular (HFoV 90°):
| Distância | PPM (px/m) | Classificação DORI |
|---|---|---|
| 5 m | 192,0 | Reconhecimento |
| 10 m | 96,0 | Observação |
| 15 m | 64,0 | Observação |
| 20 m | 48,0 | Detecção |
| 30 m | 32,0 | Detecção |
Com lente na posição tele (HFoV 33°):
| Distância | PPM (px/m) | Classificação DORI |
|---|---|---|
| 5 m | 648,2 | Identificação |
| 10 m | 324,1 | Identificação |
| 15 m | 216,1 | Reconhecimento |
| 20 m | 162,1 | Reconhecimento |
| 30 m | 108,0 | Observação |
| 50 m | 64,8 | Observação |
Quando Usar Essa Câmera
Perímetros de plantas industriais e setor de energia
A classificação IK10 (resistência a impacto de 20 joules) e IP66 tornam a M1135-E Mk II adequada para ambientes industriais severos. Com lente tele a 10.5 mm, a câmera alcança identificação até 10 m e reconhecimento até 20 m, cobrindo corredores de acesso a subestações e áreas restritas com detalhamento forense.
Monitoramento de acessos com necessidade de áudio
A entrada de áudio 3.5 mm permite conectar microfones externos para gravação de som ambiente sincronizado com o vídeo. Em portarias e guaritas, essa capacidade adiciona contexto às gravações, auxiliando em investigações pós-incidente. As câmeras da linha bullet profissional são especialmente adequadas para esse tipo de aplicação.
Projetos com requisitos de lente customizada
A montagem CS-mount permite trocar a lente conforme o cenário muda. Em projetos de longo prazo onde a posição da câmera pode ser mantida mas o ângulo de visão precisa ser ajustado, a M1135-E Mk II evita a troca completa do equipamento. Com lente i-CS, o ajuste é remoto.
Observação de campo: a câmera não possui IR integrado. Para operação noturna em áreas sem iluminação, é necessário adicionar iluminadores AXIS T90B ou garantir iluminação artificial mínima no local.
Quando NÃO Usar
- Instalações que exigem IR integrado para operação em escuridão total: a M1135-E Mk II depende de iluminação externa ou iluminadores acessórios separados.
- Projetos com orçamento restrito que não justificam a flexibilidade de lente CS-mount: câmeras com lente fixa, como a AXIS M2036-LE, são mais econômicas quando o ângulo de visão já está definido.
- Ambientes internos discretos onde o formato box com gabinete é visualmente intrusivo: para esses casos, mini domes como a M3086-V são mais adequadas.
Requisitos de Instalação Física
- Alimentação primária: PoE IEEE 802.3af/at Tipo 1, Classe 3 (típico 4.5 W, máx 7.2 W)
- Alimentação redundante: DC 10-28 V via terminal block (típico 4.4 W, máx 6.6 W)
- Conector de rede: RJ45 10/100 Mbps
- Dimensões com suporte: 240 x 143 x 324 mm
- Peso com suporte: 1.8 kg (requer fixação em superfície estrutural)
- Suporte de parede AXIS T94Q01A incluído
- Acessórios opcionais: AXIS T94R01P (conduíte), T98A16-VE (gabinete), T91B47 (poste)
- Áudio: conector 3.5 mm para microfone externo
- I/O: terminal block para 1 entrada e 1 saída digital (12 V DC, máx 25 mA)
Impacto no Armazenamento e Rede
| Cenário | Codec | Bitrate estimado | Armazenamento/dia |
|---|---|---|---|
| 1080p, 30 fps, Zipstream médio | H.265 | 1 a 2 Mbps | 10,8 a 21,6 GB |
| 1080p, 15 fps, Zipstream alto | H.265 | 0,5 a 1 Mbps | 5,4 a 10,8 GB |
| 1080p, 30 fps, sem Zipstream | H.264 | 3 a 6 Mbps | 32 a 65 GB |
A câmera suporta alimentação PoE e DC simultaneamente para redundância. O consumo máximo de 7.2 W em PoE a classifica como Classe 3, compatível com a maioria dos switches gerenciáveis do mercado. Para projetos com muitas câmeras, o dimensionamento correto de rede é fundamental para evitar gargalos de throughput.
Integração com VMS e Analytics
Compatível com AXIS Camera Station (Edge, Pro e 5) e plataformas de parceiros via ONVIF Profiles S, T, G e M. O AXIS Object Analytics classifica humanos e veículos com até 10 cenários simultâneos. O ARTPEC-7 com MLPU garante analytics na borda sem degradação de frame rate. Suporte a ACAP para aplicações de terceiros. As portas de I/O permitem integração com alarmes e controles de acesso.
Comparação Rápida
| Característica | AXIS M1135-E Mk II | AXIS M1137-E Mk II | AXIS P1385-E |
|---|---|---|---|
| Resolução | 2 MP (1080p) | 5 MP | 2 MP (1080p) |
| Lente | CS-mount varifocal | CS-mount varifocal | CS-mount varifocal |
| SoC | ARTPEC-7 | ARTPEC-7 | ARTPEC-8 |
| WDR | Forensic WDR 120 dB | Forensic WDR 120 dB | Forensic WDR 120 dB |
| Proteção | IP66, IK10 | IP66, IK10 | IP66, IK10 |
| Áudio | Entrada 3.5 mm | Entrada 3.5 mm | Entrada 3.5 mm |
| Alimentação redundante | Sim (PoE + DC) | Sim (PoE + DC) | Sim (PoE + DC) |
Alternativas da Própria Axis
Para maior resolução no mesmo formato, a AXIS M1137-E Mk II oferece 5 MP com ARTPEC-7. Se o projeto exige deep learning avançado, a AXIS P1385-E traz ARTPEC-8 com DLPU. Para IR integrado em formato bullet, a AXIS P1455-LE combina OptimizedIR e lente varifocal. Quando a lente fixa é aceitável, a AXIS M2036-LE entrega 4 MP com IR por custo menor.
Erros Comuns de Projeto
- Não incluir a lente i-CS no orçamento quando zoom remoto é necessário. A câmera vem com lente padrão, mas a i-CS é acessório separado.
- Planejar fixação em forros leves sem considerar os 1.8 kg do conjunto. A câmera exige superfície estrutural.
- Não prever iluminação externa para operação noturna. Sem IR integrado, áreas escuras ficam sem cobertura.
- Usar a lente no tele máximo (33° HFoV) sem considerar a área coberta muito estreita para corredores largos.
- Ignorar a alimentação DC redundante em áreas críticas onde a continuidade de operação é obrigatória.
Se o seu projeto envolve câmeras box com requisitos específicos de lente e infraestrutura, converse com o time de projeto e integração da AEON para dimensionamento correto.
FAQs
- A câmera já vem com lente? Sim, acompanha lente varifocal DC-iris 3-10.5 mm. A lente i-CS com zoom remoto é acessório opcional.
- É possível usar sem o gabinete externo? O gabinete é parte integral na versão “E” (outdoor). Para indoor, considere a AXIS M1135 Mk II.
- Qual a vantagem do Forensic WDR? Reduz artefatos e ruído nas transições claro/escuro, gerando imagens mais adequadas para análise forense.
- Suporta PoE e DC simultaneamente? Sim. A alimentação DC funciona como redundância automática em caso de falha do PoE.
- Quantos cenários de analytics rodam simultaneamente? Até 10 cenários de line crossing e object in area, com classificação de humanos e veículos.
