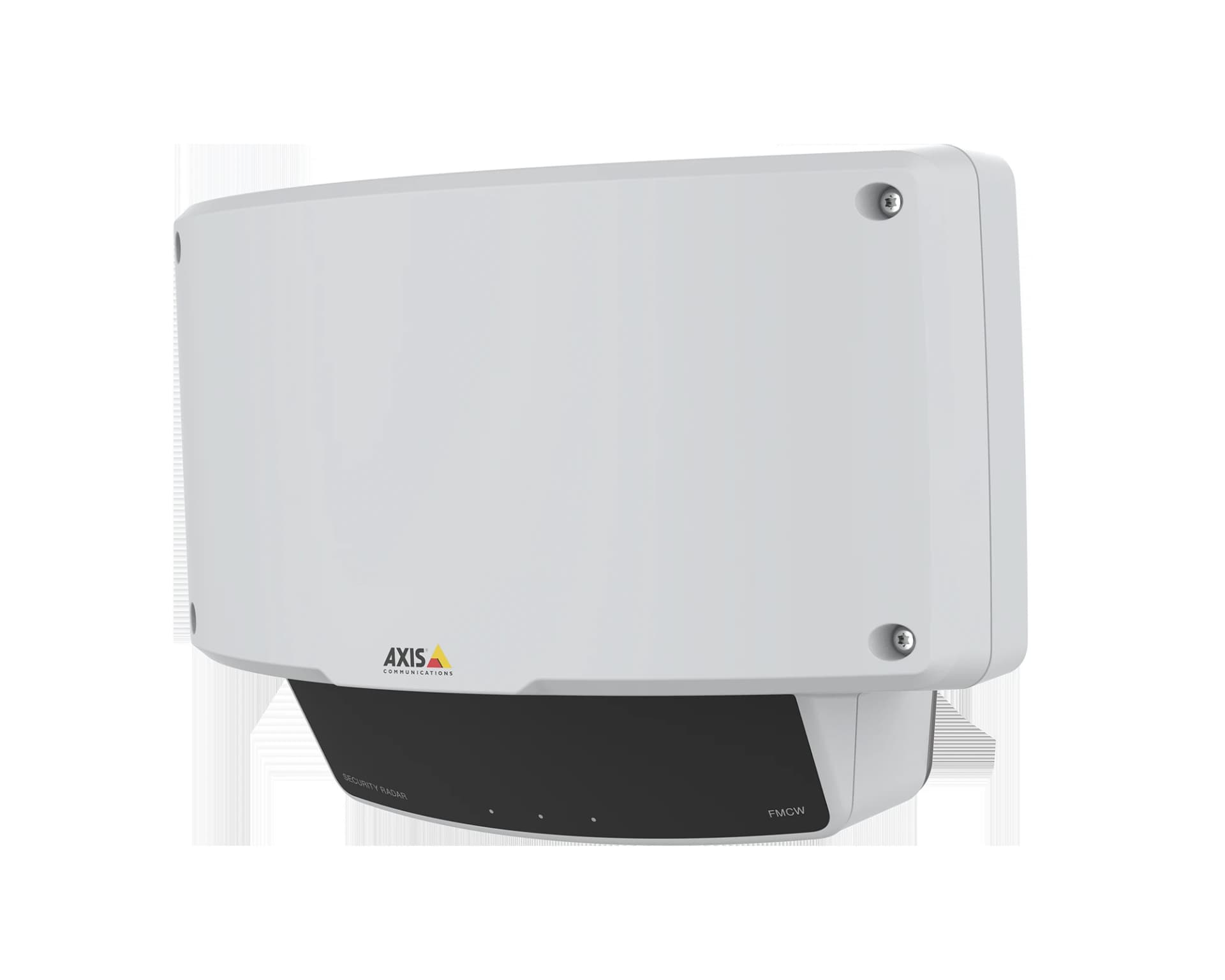

Em projetos de segurança eletrônica para perímetros extensos, a detecção precoce de intrusão é tão importante quanto a captura de imagem. O AXIS D2110-VE é um radar de segurança com cobertura de 180° e área de detecção de até 5.400 m², capaz de detectar humanos a até 60 metros e veículos a até 85...
Em projetos de segurança eletrônica para perímetros extensos, a detecção precoce de intrusão é tão importante quanto a captura de imagem. O AXIS D2110-VE é um radar de segurança com cobertura de 180° e área de detecção de até 5.400 m², capaz de detectar humanos a até 60 metros e veículos a até 85 metros. Diferente de câmeras que dependem de luz visível ou IR para operar, o radar funciona em qualquer condição de visibilidade, incluindo escuridão total, chuva forte, neblina e neve. Classificado como IP66 e IK08, com alimentação PoE, o D2110-VE se integra diretamente com câmeras Axis e sistemas VMS para acionar PTZ, gravação e alertas de forma automatizada.
Este artigo apresenta as capacidades técnicas do radar, cenários de aplicação, limitações, requisitos de instalação e integração com sistemas de CFTV para orientar integradores e projetistas na especificação desse dispositivo em projetos de proteção perimetral.
Especificações Técnicas
- Tipo: radar de detecção de área com tecnologia de onda contínua modulada em frequência (FMCW)
- Cobertura: 180° horizontal, área de detecção de até 5.400 m²
- Alcance de detecção: humanos a até 60 m, veículos a até 85 m
- Classificação de objetos: diferencia humanos de veículos, com rastreamento simultâneo de múltiplos alvos
- Zonas configuráveis: múltiplas zonas de detecção e exclusão definidas pelo operador
- Alimentação: PoE IEEE 802.3af/at
- Proteção: IP66, IK08, operação em ambientes externos
- Temperatura operacional: -40 °C a 60 °C
- Anemômetro integrado: detecção de velocidade do vento com geração de alertas
- Processador: ARTPEC-7
- Cibersegurança: Axis Edge Vault, secure boot, signed OS, 802.1X, MACsec
- Integração: ONVIF, VAPIX, MQTT, AXIS Camera Application Platform (ACAP)
- Montagem: poste ou parede, com bracket de ajuste de inclinação
Capacidades de Detecção e Classificação
O AXIS D2110-VE utiliza tecnologia de radar FMCW para detectar movimento independentemente de condições visuais. O radar emite ondas eletromagnéticas que refletem nos objetos em movimento, permitindo calcular posição, velocidade e direção. A classificação entre humanos e veículos é feita com base no padrão de reflexão e no perfil de movimento de cada alvo.
| Parâmetro | Humanos | Veículos |
| Alcance máximo de detecção | 60 m | 85 m |
| Cobertura angular | 180° | 180° |
| Área de cobertura | ~5.400 m² | ~5.400 m² |
| Rastreamento simultâneo | Múltiplos alvos | Múltiplos alvos |
| Classificação | Sim | Sim |
O radar opera continuamente, sem degradação por iluminação ou condições atmosféricas. Em chuva intensa ou neblina densa, onde câmeras perdem visibilidade, o radar mantém a detecção e classificação de alvos dentro da área coberta. Essa característica torna o D2110-VE um complemento direto a câmeras em projetos de perímetro.
Quando Usar Esse Radar
Proteção perimetral de instalações de infraestrutura crítica
Em usinas, subestações de energia e terminais de combustíveis, o perímetro frequentemente se estende por centenas de metros com iluminação irregular. O D2110-VE cobre um semicírculo de até 85 metros a partir do ponto de instalação, detectando intrusões antes que o invasor alcance a cerca física. Combinado com câmeras PTZ, o radar direciona automaticamente a câmera para o ponto exato da detecção, permitindo verificação visual sem intervenção do operador.
Áreas externas com condições climáticas adversas
Em regiões com neblina frequente, chuva intensa ou variações extremas de temperatura, câmeras de videomonitoramento perdem efetividade. O radar não depende de visibilidade óptica e funciona de -40 °C a 60 °C. Em projetos onde a confiabilidade de detecção precisa ser independente do clima, o D2110-VE é a camada de detecção primária, e as câmeras servem como camada de verificação visual.
Complemento a câmeras para redução de alarmes falsos
Câmeras com analytics de vídeo geram alarmes falsos por sombras, vegetação em movimento, animais e variações de luz. O radar classifica objetos por padrão de reflexão eletromagnética, eliminando essas fontes de falso positivo. A combinação radar + câmera PTZ reduz drasticamente o volume de alarmes que chegam ao operador, permitindo resposta focada em eventos reais.
Observação de campo: em um projeto para planta industrial com perímetro de 800 metros, instalamos 6 unidades D2110-VE em postes de 4 metros, cobrindo toda a face norte do terreno. O radar detectou tentativas de intrusão por humanos a 45-55 metros em condições de neblina matinal, quando as câmeras PTZ mal conseguiam visualizar a 20 metros. O acionamento automático da PTZ pelo radar permitiu que o operador confirmasse visualmente o evento em 3-4 segundos, mesmo com visibilidade reduzida. O anemômetro integrado gerou alertas preventivos em dias com ventos acima de 40 km/h, antecipando condições que poderiam derrubar estruturas temporárias no pátio.
Quando NÃO Usar
- Identificação visual de pessoas: o radar detecta e classifica alvos como humanos ou veículos, mas não captura imagem. Para identificação visual, é obrigatório combinar o radar com câmeras. O radar sozinho não fornece evidência visual para investigação.
- Ambientes internos com estruturas metálicas: estruturas metálicas, prateleiras de aço e paredes reflexivas geram reflexões de radar que podem causar detecções falsas. O D2110-VE é projetado para áreas externas abertas, sem obstáculos reflexivos no campo de cobertura.
- Detecção de objetos estáticos: o radar detecta movimento. Objetos parados dentro da zona de cobertura não são identificados. Para monitoramento de objetos abandonados ou situações estáticas, analytics de vídeo são a solução adequada.
Requisitos de Instalação Física
- Altura de montagem recomendada: 2 a 4 metros, com inclinação ajustável. Alturas acima de 4 metros reduzem a área de cobertura efetiva e podem criar zonas mortas próximas à base do poste.
- Campo livre de obstruções: o radar requer linha de visão direta até a área monitorada. Vegetação densa, muros e construções dentro do campo de 180° criam zonas cegas onde a detecção não funciona.
- Posicionamento relativo a cercas: instale o radar voltado para fora da cerca perimetral, cobrindo a área de aproximação. Posicionar voltado para dentro detecta apenas intrusões já concretizadas.
- Alimentação: PoE 802.3af/at padrão. O consumo é baixo, permitindo alimentação pelo mesmo switch das câmeras sem necessidade de infraestrutura dedicada.
Impacto no Armazenamento e Rede
O AXIS D2110-VE não gera fluxo de vídeo. Os dados transmitidos são metadados de posição, velocidade, classificação e eventos. O consumo de banda é mínimo, tipicamente abaixo de 100 Kbps por unidade. O impacto em infraestrutura de rede é negligenciável, mesmo em projetos com dezenas de radares.
| Parâmetro | Valor |
| Tipo de dados | Metadados (posição, velocidade, classe) |
| Consumo de banda típico | Menor que 100 Kbps |
| Armazenamento de vídeo | Não aplicável (sem stream de vídeo) |
| Alimentação | PoE 802.3af/at |
O impacto principal do radar no projeto de infraestrutura não é a banda, mas a capacidade do VMS de processar os eventos e metadados gerados. Em projetos com múltiplos radares acionando câmeras PTZ simultaneamente, o servidor de gravação precisa ter capacidade de processar múltiplos streams de vídeo acionados por evento.
Integração com VMS e Analytics
O D2110-VE integra-se com AXIS Camera Station 5 e Pro, Milestone XProtect, Genetec Security Center e outros VMS compatíveis via ONVIF e VAPIX. A integração principal é o acionamento automático de câmeras PTZ: quando o radar detecta um alvo, envia a posição para o VMS, que direciona a PTZ para o ponto exato da detecção.
A integração radar-câmera pode ser configurada diretamente entre dispositivos Axis (edge-to-edge) sem depender do VMS. O radar envia comandos de preset para a PTZ via MQTT ou VAPIX, reduzindo a latência de acionamento. Essa configuração é particularmente útil em sites remotos com conexão intermitente ao VMS central. O radar também suporta integração com o AXIS Perimeter Defender para cenários combinados de detecção por radar e verificação por vídeo.
Comparação Rápida
| Característica | AXIS D2110-VE (Radar) | Câmera fixa com analytics de vídeo |
| Detecção em escuridão total | Sim (independe de luz) | Sim (com IR, alcance limitado) |
| Detecção em neblina/chuva | Sim (sem degradação) | Degradada ou inoperante |
| Classificação humano/veículo | Sim (por padrão de radar) | Sim (por deep learning) |
| Captura de imagem | Não | Sim |
| Área de cobertura | 5.400 m² (180°, 85 m) | Varia por lente e resolução |
| Alarmes falsos por vegetação/sombra | Não | Possíveis |
| Consumo de banda | Menor que 100 Kbps | 1-8 Mbps |
O radar e a câmera são tecnologias complementares, não concorrentes. A combinação dos dois resulta em um sistema com detecção confiável em qualquer condição e verificação visual para confirmação e registro de evidências.
Alternativas da Própria Axis
- AXIS D2210-VE: radar de nova geração com maior alcance e capacidade de classificação aprimorada. Para projetos que exigem cobertura além dos 85 metros do D2110-VE ou classificação mais granular de tipos de veículos.
- AXIS Perimeter Defender com câmeras térmicas: alternativa baseada em vídeo para detecção perimetral em condições de baixa visibilidade. Câmeras térmicas operam em escuridão total, mas são afetadas por condições atmosféricas extremas. O custo por metro linear de cobertura é geralmente superior ao radar.
Erros Comuns de Projeto
- Instalar o radar sem câmera de verificação: o radar detecta e classifica, mas não captura imagem. Sem câmera associada, o operador recebe alarmes sem possibilidade de verificação visual. Toda instalação de radar deve incluir ao menos uma câmera de verificação por zona coberta.
- Posicionar com vegetação densa no campo de cobertura: árvores e arbustos em movimento geram reflexões de radar que podem ser classificadas como alvos. Mantenha a área de detecção livre de vegetação alta ou configure zonas de exclusão para áreas com jardins.
- Subestimar as zonas mortas próximas ao poste: em alturas de montagem superiores a 3 metros, existe uma zona cega de 2-3 metros ao redor da base do poste. Não posicione o radar como única proteção de um ponto se houver possibilidade de aproximação pela base.
- Não configurar zonas de exclusão para áreas de circulação autorizada: estacionamentos, vias de acesso e áreas de carga geram detecções constantes de veículos e pessoas autorizadas. Configure zonas de exclusão ou horários de ativação para evitar fadiga de alarmes no operador.
- Ignorar o anemômetro como recurso operacional: o sensor de vento integrado gera alertas configuráveis por velocidade. Em plantas industriais com estruturas temporárias, guindastes ou áreas de risco, o alerta de vento é um recurso de segurança operacional que vai além da detecção de intrusão.
A especificação de radar em projetos de perímetro exige análise do terreno, integração com câmeras e configuração de zonas. Se você está planejando um projeto com AXIS D2110-VE, fale com a equipe técnica da AEON para validar o posicionamento e a integração.
FAQs
- O radar funciona em chuva forte e neblina?
Sim. A tecnologia FMCW opera com ondas eletromagnéticas que não são bloqueadas por condições atmosféricas comuns. Em chuva intensa, pode haver leve redução no alcance máximo, mas a detecção permanece funcional dentro da área de cobertura declarada. - O AXIS D2110-VE detecta animais?
O radar detecta qualquer objeto em movimento com reflexão eletromagnética suficiente. Animais de grande porte (cães, capivaras) podem ser detectados, mas a classificação os diferencia de humanos na maioria dos casos. Animais pequenos geralmente não geram detecção. Zonas de exclusão podem ser configuradas para áreas com trânsito frequente de animais. - Posso usar o radar sem VMS, apenas com câmeras Axis?
Sim. A integração edge-to-edge permite que o radar envie comandos diretamente para câmeras PTZ Axis via rede local, sem necessidade de VMS intermediário. O radar detecta, envia a posição, e a PTZ se direciona automaticamente para o alvo. - Quantos radares são necessários para cobrir um perímetro de 360°?
Como cada unidade cobre 180°, dois radares instalados costas com costas cobrem 360° a partir de um único ponto. Para perímetros longos, posicione radares a cada 100-120 metros (considerando sobreposição para evitar zonas cegas entre unidades). - O radar substitui câmeras de segurança?
Não. O radar complementa câmeras. A função do radar é detecção confiável em qualquer condição, enquanto câmeras fornecem verificação visual e gravação de evidências. A combinação dos dois elimina as limitações individuais de cada tecnologia.
