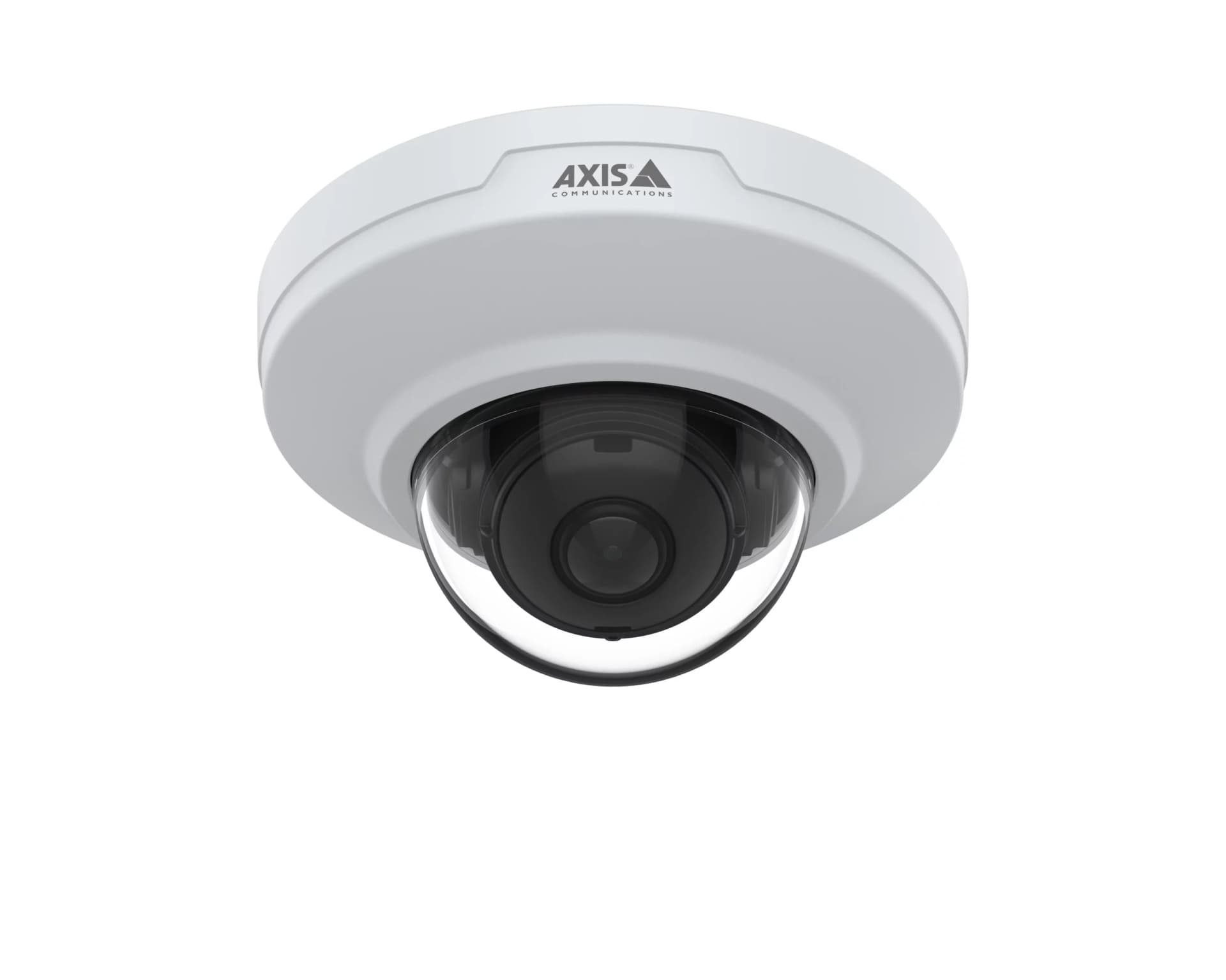

A AXIS M3086-V é uma mini dome de 4 MP com processamento de deep learning que se posiciona como evolução direta da M3085-V no portfólio Axis. A principal diferença está na inclusão de uma variante com microfone integrado (M3086-V Mic), habilitando AXIS Audio Analytics para classificação de sons como gritos, vidros quebrando e falas. Ambas as câmeras compartilham o sensor de 1/2.7″ e campo de visão de 130°, mas a M3086-V incorpora melhorias no firmware e suporte expandido a cenários de analytics, incluindo contagem por cruzamento de linha e ocupação de área. Para operações de CFTV corporativo que consideram migrar da M3085, este artigo detalha as diferenças práticas que justificam a atualização.
O conteúdo abrange especificações comparadas, cálculos de densidade de pixels, cenários ideais de implantação, requisitos físicos, consumo de rede e alternativas dentro da linha Axis.
Especificações Técnicas
- Sensor: 1/2.7″ progressive scan RGB CMOS
- Resolução máxima: 2688×1512 (16:9) / 2304×1728 (4:3)
- Lente fixa: 2.4 mm, F2.1
- Campo de visão horizontal: 130°
- Campo de visão vertical: 93°
- Iluminação mínima: 0.19 lux cor, 0.03 lux P/B (F2.1, Lightfinder)
- WDR: até 120 dB
- Compressão: H.264, H.265, Motion JPEG
- Zipstream: sim (H.264 e H.265)
- Frame rate: até 30 fps
- SoC: CV25 com DLPU
- Proteção: IP42, IK08
- Alimentação: PoE IEEE 802.3af (típico 3.6 W, máx 4.2 W)
- Temperatura de operação: 0 °C a 45 °C
- Peso: 150 g
- Variante Mic: microfone MEMS integrado (SNR 71 dB, frequência 20 Hz a 20 kHz)
- Armazenamento local: microSD (com criptografia AES-256)
- Cibersegurança: Axis Edge Vault, secure boot, signed video
Densidade de Pixels (PPM) por Distância
Cálculos baseados em 2688 pixels horizontais (16:9) e campo de visão horizontal de 130°. Fórmula: PPM = pixels_horizontais / (2 x distância x tan(HFoV/2)). Os valores DORI da Axis para esta câmera indicam Detecção a 48.4 m, Observação a 19.2 m, Reconhecimento a 9.7 m e Identificação a 4.8 m.
| Distância | PPM (px/m) | Classificação DORI |
|---|---|---|
| 3 m | 208,8 | Identificação |
| 5 m | 125,3 | Reconhecimento |
| 10 m | 62,6 | Observação |
| 15 m | 41,8 | Detecção |
| 20 m | 31,3 | Detecção |
Quando Usar Essa Câmera
Escritórios e ambientes corporativos internos
Com apenas 150 g e formato mini dome discreto, a M3086-V se integra naturalmente a forros e tetos de escritórios. O campo de visão de 130° permite cobrir salas de reunião inteiras ou open spaces com uma única câmera, e o ajuste pan/tilt/rotação de até ±175° facilita o direcionamento preciso durante a instalação.
Centros de distribuição e áreas de logística
Em docas de carga e áreas de triagem, a classificação de veículos via AXIS Object Analytics permite monitorar fluxos de caminhões e carros. A variante com microfone adiciona detecção de sons anormais como vidro quebrando, agregando uma camada extra de segurança sem necessidade de sensores adicionais.
Recepções e áreas de atendimento ao público
A combinação de Lightfinder e WDR de 120 dB garante imagens nítidas mesmo em ambientes com iluminação variável, como recepções com grandes janelas de vidro. A capacidade de identificação até 4.8 m é suficiente para registrar visitantes em balcões de atendimento.
Observação de campo: a M3086-V não possui IR integrado. Em ambientes que ficam completamente escuros fora do horário comercial, é necessário manter iluminação residual mínima (acima de 0.03 lux) ou considerar uma câmera com IR, como as da linha dome com IR.
Quando NÃO Usar
- Ambientes externos ou expostos a chuva: a classificação IP42 não oferece proteção suficiente contra jatos de água ou imersão. Utilize a AXIS M3088-V ou a M2036-LE para cenários outdoor.
- Locais que ficam em escuridão total: sem IR integrado, a câmera depende de iluminação mínima ambiente. Para operação em 0 lux, modelos com OptimizedIR são necessários.
- Projetos que exigem lente varifocal: a lente de 2.4 mm é fixa e não permite ajuste de focal. Se a distância do alvo é variável, considere câmeras com lente ajustável.
Requisitos de Instalação Física
- Alimentação: PoE IEEE 802.3af/at Tipo 1, Classe 2 (típico 3.6 W, máximo 4.2 W)
- Conector de rede: RJ45 blindado 10/100 Mbps
- Peso: 150 g (compatível com fixação direta em forro de gesso)
- Ajuste mecânico: pan ±175°, tilt ±80°, rotação ±175°
- Acessórios opcionais: AXIS TM3812 Tamper Cover, AXIS T61 Audio and I/O Interface, casing preto, dome fumê
- Áudio e I/O via portcast technology (dispensando cabeamento adicional de áudio)
Impacto no Armazenamento e Rede
| Cenário | Codec | Bitrate estimado | Armazenamento/dia |
|---|---|---|---|
| 4 MP, 30 fps, Zipstream médio | H.265 | 1,5 a 3 Mbps | 16 a 32 GB |
| 4 MP, 15 fps, Zipstream alto | H.265 | 0,7 a 1,4 Mbps | 7,5 a 15 GB |
| 4 MP, 30 fps, sem Zipstream | H.264 | 4 a 8 Mbps | 43 a 86 GB |
Com consumo máximo de apenas 4.2 W, a M3086-V é uma das câmeras de menor impacto em infraestrutura PoE. Um switch de 8 portas com budget PoE de 60 W alimenta facilmente 14 unidades desta câmera operando em consumo típico. Para dimensionamento do VMS, considere que cada stream de 4 MP a 30 fps em H.265 com Zipstream ocupa entre 1.5 e 3 Mbps.
Integração com VMS e Analytics
Compatível com AXIS Camera Station (Edge, Pro e 5) e softwares de parceiros via ONVIF Profiles S, T, G e M. O AXIS Object Analytics suporta até 10 cenários simultâneos, incluindo line crossing, occupancy in area e crossline counting. A variante Mic adiciona AXIS Audio Analytics com classificação de sons. O AXIS Scene Metadata enriquece os streams com metadados de objetos detectados. Suporte a ACAP permite aplicações de terceiros.
Comparação Rápida
| Característica | AXIS M3086-V | AXIS M3085-V | AXIS M3088-V |
|---|---|---|---|
| Resolução | 4 MP | 2 MP (1080p) | 8 MP |
| HFoV | 130° | 130° | 130° |
| SoC | CV25 (DLPU) | CV25 (DLPU) | CV25 (DLPU) |
| Microfone integrado | Sim (variante Mic) | Não | Sim (variante Mic) |
| Audio Analytics | Sim (variante Mic) | Não | Sim (variante Mic) |
| WDR | 120 dB | 120 dB | 120 dB |
| Proteção | IP42, IK08 | IP42, IK08 | IP42, IK08 |
| Consumo típico | 3.6 W | 3.4 W | 4.0 W |
Alternativas da Própria Axis
Se a aplicação exige uso externo, a AXIS M3057-PLV E oferece formato dome com proteção IP66 e visão panorâmica de 360°. Para resolução superior no mesmo formato, a AXIS M3088-V entrega 8 MP. Caso a prioridade seja IR integrado com formato dome, considere a AXIS M3116-LVE com OptimizedIR e IP66 para instalações externas.
Erros Comuns de Projeto
- Especificar a M3086-V para ambientes externos sem verificar a classificação IP42. A câmera não resiste a chuva direta ou jatos de água, exigindo proteção adicional ou troca de modelo.
- Confiar na iluminação IR sem perceber que a câmera não possui LEDs de infravermelho. Ambientes que ficam escuros precisam de iluminação residual ou um modelo com IR integrado.
- Ignorar que o microfone da variante Mic vem desabilitado por padrão. É necessário ativá-lo manualmente na interface web da câmera para que o Audio Analytics funcione.
- Posicionar a câmera muito próxima de luminária fluorescente, gerando reflexos no dome de policarbonato que prejudicam a qualidade da imagem.
- Não considerar o dome fumê como acessório para ambientes onde a direção da câmera deve ser discreta, permitindo vigilância sem que o alvo identifique para onde a lente aponta.
Para evitar falhas de especificação e garantir que cada câmera atenda ao cenário correto, entre em contato com nossa equipe de projeto e integração.
FAQs
- Qual a diferença principal entre a M3086-V e a M3085-V? A M3086-V oferece resolução de 4 MP (o dobro da M3085-V), variante com microfone integrado para Audio Analytics, e cenários expandidos de AXIS Object Analytics incluindo contagem e ocupação de área.
- A câmera pode ser instalada em teto? Sim, o design é otimizado para montagem em teto. O ajuste pan/tilt/rotação de ±175° permite direcionar a lente para qualquer ponto da sala, incluindo paredes.
- É possível adicionar microfone externo à versão sem Mic? Sim, através da AXIS T61 Audio and I/O Interface via portcast technology, que adiciona entrada de áudio e portas de I/O sem cabeamento extra.
- Quantos streams simultâneos a câmera suporta? A câmera suporta múltiplos streams individuais configuráveis em H.264, H.265 e Motion JPEG, além de até 2 view areas recortadas em full frame rate.
- Qual o material do corpo da câmera? Policarbonato/ABS com eletrônica encapsulada. A cor padrão é branca (NCS S 1002-B) e há opção de casing preto como acessório.
